BS-15、16、17型時間繼電器(以下簡稱繼電器)作為延時控制元件，用于繼電保護與自動控制系統中，使被元件按預定的延時時間動作。
BS-15為單延時；DS-16為單延時具有電摘自保持觸點；BS-17為雙延時帶一個或二個電流保持，也可無保持繞組。
　
2.BS-15.16.17型時間繼電器主要技術數據
額定電壓：DC 220V、110V、48V。
額定保持電流：lA。
延時整定范圍：BS-17 0.1-3.0s、0.1-5.0s、0．5-10s、2-20s(1-4種延時規格)；BS-15、16 0.1-3.0s、1.0-4.5s、13.1-5s、1.8-20s、3-30s(1-5種延時規格)
延時一致性誤差：不大于平均值的1．5％。t功率消耗：不大于9W。
觸點容量：正電壓不超過250V,電流不超過5A，時間常數為5+0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能町靠動作及返回5 x 104次。輸山觸點長期允許接通電流為5A。
介質強度：產品各導電端于連在一起，對外露的非帶電金屬郵分或外殼之間，能礫受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
型號末端帶“C”屬K期帶電型繼電器，具有外附電阻(電阻規格見表)

　

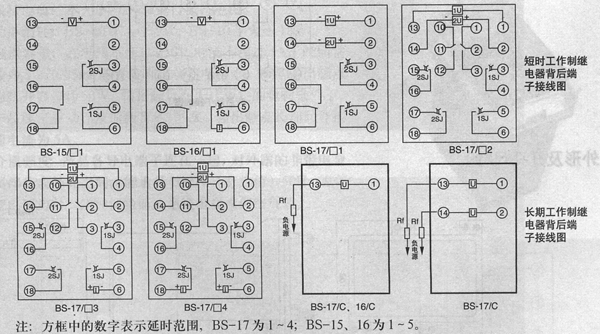

3.內部接線



BS-15.16.17型時間繼電器
