SS-21A型時間繼電器產品詳細說明：

1.應用范圍

　SS-21A型時間繼電器(以下簡稱繼電器)適用于各種繼電器保護及自動控制線路中，使被控制的元件得到所需要的高精度延時。

3.型號

型號	額定電壓	額定范圍	額定級差	觸點型式
SS-21A	DC　220V	0.01-0.99s	0.01s	1幅瞬動轉換 1幅延時轉換
	DC　110V	0.1-9.9s	0.1s
	DC　48V	1-99s	1s

　
動作電壓：不大于70％額定電壓。
返回電壓：不小于5％額定值。
整定誤差：不大于±1％最大整定值+0.050so
延時一致性：不大于0.2％最大整定值+0.050s。
功率消耗：不大于12W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

外附電阻規格表：

型號	額定電壓	規格
SS-21A	DC　220V	3.6kΩ
	DC　110V	1.7kΩ
	DC　48V	0.5kΩ

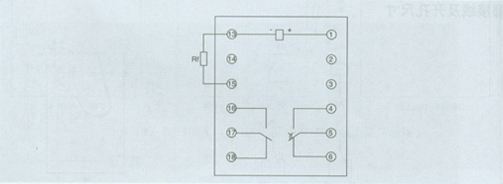

3.內部接線

　

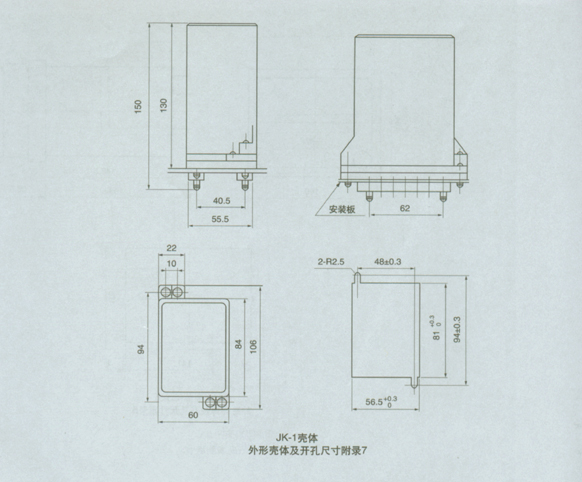

4.外形及開孔尺寸

SS-21A型時間繼電器
