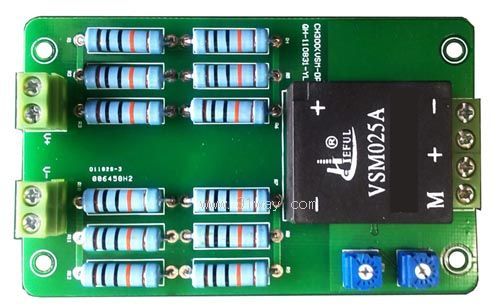

VSM1200DP系列霍爾電壓傳感器產品詳細說明：

VSM1200DP系列霍爾電壓傳感器應用霍爾效應閉環原理的電壓傳感器，能在電隔離條件下測量各種信號的電壓。

電參數
	型號	VSM100DP	VSM200DP	VSM400DP	VSM800DP	VSM1000DP	VSM1200DP
VPN	原邊額定輸入電壓	100	200	400	800	1000	1200	V
VP	原邊電壓測量范圍	0～±150	0～±300	0～±600	0～±1200	0～±1500	0～±1500	V
VOUT	副邊額定輸出電壓	4±1%						V
VC	電源電壓	±15(±5%)						V
IC	電流消耗	30						mA
Vd	絕緣電壓	在原邊與副邊電路之間3KV有效值/50Hz/1分鐘
εL	線性度	<0.2						%FS
V0	零點失調電壓	TA=25℃                           <±25						mV
VOT	失調電壓溫漂	VP=0  TA=-25～+85℃                <±1						mV/℃
Tr	響應時間	<100						us
TA	工作環境溫度	-25～+85						℃
TS	貯存環境溫度	-40～+100						℃
	標準	Q/320115QHKJ01-2010

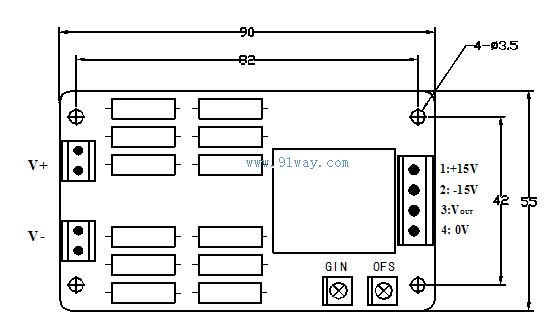

引腳說明：1,+15V 2,-15V 3,Vout 4,0V(電源地) OFS,零點調節 GIN,幅度調節
使用說明
1、傳感器錯誤的接線可能導致模塊損壞。傳感器通電后，當被測電壓從傳感器輸入端接入，即可在輸出端測得同相電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
