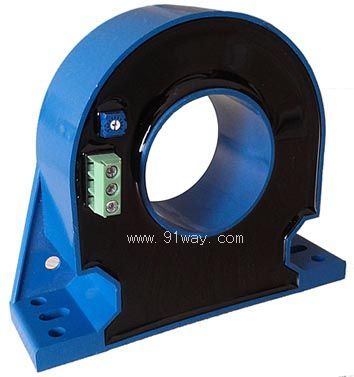

產品名稱： | CSM1000LTC型霍爾電流傳感器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 電流傳感器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
CSM1000LTC型霍爾電流傳感器電參數 | |||
|
|
型號 |
CSM1000LTC |
|
|
IPN |
原邊額定輸入電流(rms) |
1000 |
A |
|
IP |
原邊電流測量范圍(DC) |
0～±2000 |
A |
|
ISN |
副邊額定輸出電流 |
200±0.25% |
mA |
|
KN |
匝數比 |
1:5000 |
|
|
RM |
測量電阻(TA=25℃) |
VC=±15V IP=±1000 0~30 |
Ω |
|
|
VC=±15V IP=±1200 0~20 |
Ω | |
|
|
VC=±24V IP=±1000 0~75 |
Ω | |
|
|
VC=±24V IP=±2000 0~15 |
Ω | |
|
VC |
電源電壓 |
±15～±24(±5%) |
V |
|
IC |
電流消耗 |
VC=±24V 18+Is |
mA |
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間6kV有效值/50Hz/1分鐘 |
|
|
εL |
線性度 |
<0.1 |
%FS |
|
I0 |
零點失調電流 |
TA =25℃ <±0.25 |
mA |
|
IOT |
失調電流溫漂 |
IP=0 TA =-25～+85℃ <±0.005 |
mA/℃ |
|
Tr |
響應時間 |
90%IPN <1 |
μs |
|
di/dt |
跟隨精度 |
>100 |
A/us |
|
f |
頻帶寬度(-1dB) |
DC～100 |
kHz |
|
TA |
工作環境溫度 |
-25～+85 |
℃ |
|
TS |
貯存環境溫度 |
-40～+100 |
℃ |
|
RS |
副邊線圈內阻(TA=25℃) |
37 |
Ω |
|
|
標準 |
Q/320115QHKJ01-2010 |
|

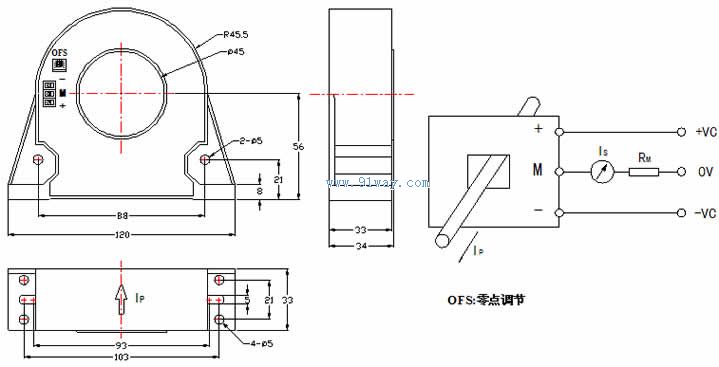

CSM1000LTC型霍爾電流傳感器
