1.應用范圍

　SS-21B型時間繼電器(以下簡稱繼電器)可用在延時范圍為0.01-99s延時精度較高的各種繼電保護及自動控制回路中。

2.主要技術數據
　
動作電壓：不大于70％額定電壓。
返回電壓：不小于5％額定值。
整定誤差：不火于l 1％最人整定值+0.050s。
延時一致性：不大于0．2％最大整定值+0.050s。
功率消耗：不大于5．5W。
觸點容量：在電壓不超過250V,電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷井容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5 x 104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電北歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

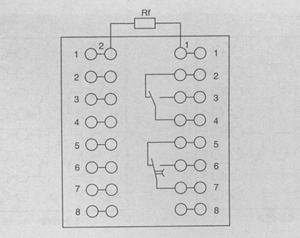

3.內部接線

SS-21B型時間繼電器
