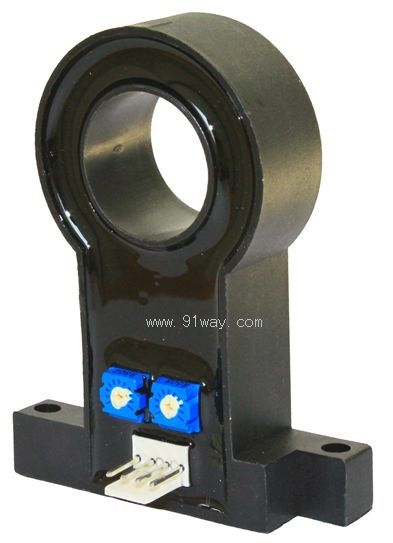

產品名稱： | CSM300E系列霍爾電流傳感器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 電流傳感器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
CSM300E系列霍爾電流傳感器電參數 | ||||||
|
|
型號 |
CSM050E |
CSM100E |
CSM200E |
CSM300E |
|
|
IPN |
原邊額定輸入電流 |
50 |
100 |
200 |
300 |
A |
|
IP |
原邊電流測量范圍 |
0～±75 |
0～±150 |
0～±300 |
0～±350 |
A |
|
ISN |
副邊額定輸出電流 |
50 |
100 |
100 |
150 |
mA |
|
KN |
匝數比 |
1:1000 |
1:1000 |
1:2000 |
1:2000 |
|
|
RM |
測量電阻(額定輸入電流時) |
0～200 |
0～200 |
0～80 |
0～50 |
Ω |
|
VC |
電源電壓 |
±15(±5%) |
V | |||
|
IC |
電流消耗 |
VC=±15V 10+Is |
mA | |||
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間3KV有效值/50Hz/1分鐘 |
| |||
|
εL |
線性度 |
<0.1 |
%FS | |||
|
X |
精度 |
TA =25℃ ±0.7 |
% | |||
|
I0 |
零點失調電流 |
TA =25℃ <±0.20 |
mA | |||
|
IOM |
磁失調電流 |
IP→0 <±0.30 |
mA | |||
|
IOT |
失調電流溫漂 |
IP=0 TA =-25～+85℃ <±0.5 |
mA | |||
|
Tr |
響應時間 |
<1 |
μs | |||
|
f |
頻帶寬度(-3dB) |
DC～100 |
kHz | |||
|
TA |
工作環境溫度 |
-25～+85 |
℃ | |||
|
TS |
貯存環境溫度 |
-40～+100 |
℃ | |||
|
RS |
副邊線圈內阻(TA=25℃) |
12.5 |
12.5 |
27.5 |
27.5 |
Ω |
|
|
標準 |
Q/320115QHKJ01-2010 | ||||
CSM300E系列霍爾電流傳感器
