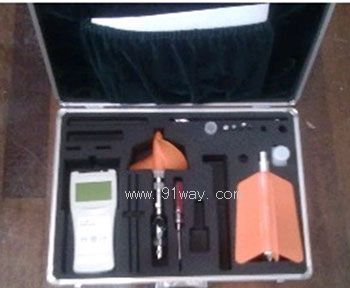

LS20B型旋槳式流速儀產品詳細說明：

LS20B型旋槳式流速儀是一種在水文測驗中進行流速測量的常規通用型儀器，用于江河、湖泊、水庫、水渠等過水?dāng)嗝嬷蓄A(yù)定測點的時段平均流速的測量，亦可用于壓力管道以及某些科學實驗中進行流速測量。
LS20B型旋槳式流速儀符合GB/T11826-2002《轉子式流速儀》等相關國家標準。

廣泛適用于水文測驗、水利調查、農田灌溉、徑流實驗等，亦可適用于水電、環保、礦山、交通、地質、科研院所、市政等行業或部門進行相關流速或流量的監測。

2 主要技術性能及參數
1） 旋槳回轉直徑： Φ125mm
2） 旋槳水力螺距b： 200mm（理論值）
3） 起轉速度v0： 0.03m/s
4） 臨界速度vk： 約0.13m/s （以實際檢定值為準。據統計分析，vk遠小于上述值。）
5） 測速范圍： 0.05m/s～15m/s
6） 輸出信號： 磁激式開關接點通斷信號
7） 信號數/轉子轉數： 2/1（每1轉2個信號）
8） 開關接點容量： DC U≤24V   I≤120mA
9） 接點工作次數： 1×107
10）全線相對均方差m： |m|≤1.5% （用于v≥vk時）
11）相對誤差δ： |δ|≤5%（用于v＜vk時）
12）工作水體環境： 水溫0℃～＋40℃ 　水深0.2m～50m 　懸移質含沙量≤50kg/m3
13）貯存環境： 溫度－25℃～＋55℃ 　　濕度≤90%
3 結構特征與工作原理LS20B型旋槳式流速儀由旋槳、旋轉部件、身架部件、尾翼（或尾錐）等組成（參見圖1）。
旋槳用于被動感受水流，在水流驅動作用力下，繞水平支承軸旋轉。其回轉直徑為Φ125mm，理論水力螺距（機械導程）為200mm。
旋轉部件（參見圖2）由支承系統（參見圖3）、密封系統（參見圖4）、磁激式信號發生和傳輸系統（參見圖5、圖6）等組成。用于在旋槳推動作用力下，產生一定的角速度和磁激信號。
身架部件參與信號傳輸以及用于流速儀工作時的安裝和固定，其安裝孔徑為Φ20mm。
尾翼用于流速儀工作時的定向和平衡。
流速儀工作時，旋槳受水流驅動產生回轉，帶動旋轉部件的轉子部分同步旋轉，安裝在轉子上的兩個磁鋼激勵干簧管產生通斷信號。
4 安裝水文測驗中，流速儀安裝方式大致有以下幾種（參見圖7、圖8、圖9、圖10），僅供參考：
（1）測桿安裝
淺水測流時，可選用CG20-1型測桿安裝。測桿總長3m，每節1m；測桿上每2cm有一道刻線，每10cm有數字標識，作為測深和流速儀安裝位置的標志。測桿上方有指針（方向標）以使流速儀對準流向。流速較高時，應安裝尾翼，以確保流速儀準確定向和穩定；淺水、流速低時，可用尾錐替代尾翼。
注 CG20-1型測桿為產品選購附件。
（2）懸索安裝
1）流速小于1m/s時，可選用轉軸—懸索安裝方式（鉛魚重量不小于30kg）。
注 轉軸部件、聯桿、繩鉤等為產品選購附件。
2）流速1m/s～3m/s時，可用懸桿—懸索安裝方式（鉛魚重量不小于50kg）。
注 懸桿（含懸桿螺釘、開口銷）為產品選購附件。
（3）鉛魚桿安裝
流速大于3m/s、水深大于10m時，可選擇鉛魚桿安裝方式。此時，應配裝100kg以上的重型鉛魚，以減少懸索偏角。
為保證流速儀入水瞬間的平穩性，可從尾翼牽引螺釘處引一細繩與懸索相連。
注 懸掛部件為產品選購附件。
5 使用、操作及維護流速儀的使用應嚴格按照SL443-2009《水文纜道測驗規范》、GB50179-93《河流流量測驗規范》及其它相關水文測驗規范的有關規定執行。
5.1 使用前的準備流速儀入水使用前，應進行以下簡單測試：
（1）靈敏度測試
1）對準旋槳迎水面輕緩而均勻地吹氣，旋槳應能輕松起轉，無卡頓現象；
注 該項測試在很大程度上取決于使用者的實際經驗，應反復測試，熟練掌握，以便今后有所比較。
2）用手快速撥轉旋槳，應無急停現象。
（2）信號測試
使用計數器或音響器、萬用表等進行測試，信號應準確、可靠。
