SS-61、62型時間繼電器產品詳細說明：

1.應用范圍
SS-61、62型時間繼電器主要用于各種控制和繼電保護電路中，達到自動延時轉換電路的目的。

2.主要技術參數
額定電壓：AC50Hz，220V、 127V、 110V、 100V；DC 220V、 110V、48V、24V；
延時整定范圍：1-999s。
延時極差：1s。
觸點形式：二副延時轉換。
動作值：SS-61動作電壓不大于85％的額定電壓(交流動作)；SS-62動作電壓不大于70％的額定電壓(直流動作)。
返回值：返回電壓不小于5％額定電壓。
整定誤差：1-9s不大于±3％；10-9999s不大于±1％。
動作延時一致性：不大于整定值的1％。
功率消耗：SS-61不大于4VA；SS-62不大于6.6W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

電源電壓（V）	外附電阻規格	數量	接線端子
220	RXYC-20-3.6kΩ	2	①與⑦　②與⑧
110	RXYC-20-1.8kΩ	2	①與⑦　②與⑧
48	RXY-20-820kΩ	2	①與⑦　②與⑧
24	不接

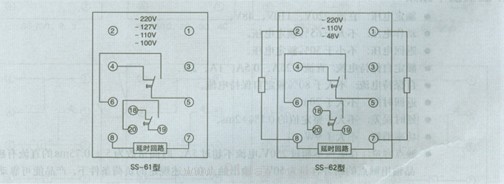

3.內部接線

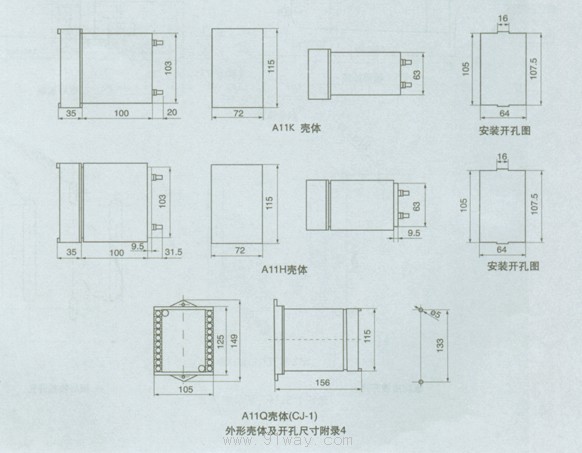

4.SS-61、62型時間繼電器外形及開孔尺寸

SS-61、62型時間繼電器
