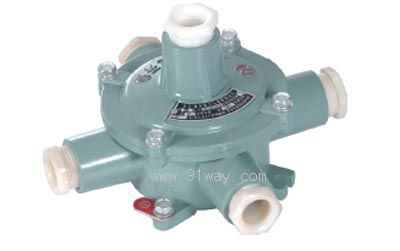

JHd,c,e系列防爆分線盒產品詳細說明：

JHd,c,e系列防爆分線盒適用范圍

防爆性氣體環境：1區、2區
場所中危險氣體和蒸氣：IIA、IIB、IIC
溫度組別：T1-T6
防護等級：IP54(可達IP56)

JHd,c,e系列防爆分線盒型號含義Type

代號Code	外形Outline	名稱Name
A		一通平One Way On Level Cover
B		直二通平Two Way Straight On Level Cover
C		三通平Three Way On Level Cover
D		四通平Four Way On Level Cover
E		直角二通平 Two Way Reetangular On Level Cover
F		一通吊One Way On Ceiling Cover
G		直二通吊Two Way Straight On Ceiling Cover
H		三通吊Three Way On Ceiling Cover
I		四通吊 Four Way On Ceiling Cover
J		直角二通吊Two Way Reetangular On Level Cover

注：
1、○表示平蓋，◎表示吊蓋
2、在正常情況下，吊蓋與接頭同口徑，如特殊要求特制
3、接通頭一般為圓柱管螺紋G1/2"、G3/4"、G1",如特殊要求特制
4、額定電壓：380V/220V 額定電流：20A
標注舉例：
1、JHd-3/4B意義：JHd隔爆型分線盒，管螺紋為G3/4"直二通平蓋
2、JHd-1/21意義：JHd隔爆型分線盒，管螺紋為G1/2"直二通吊蓋

外形及安裝尺寸Outline and Mounting Dimensions

型號Type	螺紋規格 Inlet Thread Size	外形圖Outline	A	B	C	D	E
JHd/c	15		190	140	125	115	60
	20		190	140	125	115	60
	25		190	140	125	115	60
	32		215	160	152	140	95
	40		215	160	152	140	95
	50		215	160	152	140	95
	(63)70		225	170	160	150	100
	80		225	170	160	150	100
Jhe	13		190	140	125	115	60
	20		190	140	125	115	60
	25		190	140	125	115	60
	40		215	160	152	140	95

JHd,c,e系列防爆分線盒特點
壓鑄鋁合金外殼，表面噴塑
進出線口螺紋有多種形式及規格
進出線口螺紋可特制
可采用鋼管或電纜布線
