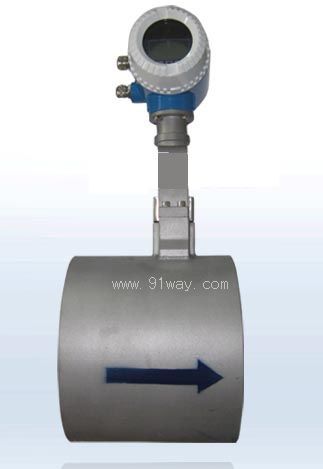

GLW系列管道流量傳感器產品詳細說明：

GLW80/100/150/200/250/300管道流量傳感器（以下簡稱傳感器）是適用于煤礦井下或地面瓦斯抽放管道標況流量監測的本質安全型儀器。
傳感器的組成為：流量傳感器主機、KKF83系列渦街流量計（以下簡稱流量計）。
傳感器主機電路采用單片機設計，能就地顯示瞬時流量值、同時輸出頻率或電流信號，供遠程采集；能遙控調校零點、放大倍數，并具備故障自檢功能；可設置報警點、斷電點、復電點等，方便用戶操作。
流量計在信號處理電路中采用數字信號處理技術（DSP），設計有14級數字帶通濾波器，通過快速傅立葉軟件算法，提高了渦街的信號檢測靈敏度，加強了儀表的抗振性能，突破了傳統模擬方法處理渦街信號的局限性。

產品的型號定義如下：
例如：

GLW系列管道流量傳感器技術特征
1）適用條件
環境溫度：0 ℃～40 ℃；
相對濕度：≤96% RH；
大氣壓力：86 kPa～106 kPa；
可用于煤礦井下有爆炸性氣體危險的環境中。
2）主要技術指標
測量介質： 液體；
介質壓力：≤1.0 Mpa；
介質溫度：-40 ℃～+250 ℃；
流速范圍： 0.5～5.0 m/s；
測量范圍：
DN80：9m3/h～90 m3/h；
DN100：14.1 m3/h～141m3/h；
DN150：31.7m3/h～317m3/h；
DN200：56.5 m3/h～565m3/h；
DN250：120 m3/h～883 m3/h；
DN300:192 m3/h～1270 m3/h；
精確度等級：1.5級；
基本測量誤差、線性度、重復性均滿足1.5級精度要求；
信號輸出：
DN80：200 Hz～1000 Hz線性對應0.0 m3/h～90.0 m3/h；
DN100：200 Hz～1000 Hz線性對應0.0 m3/h～150 m3/h；
DN150：200 Hz～1000 Hz線性對應0.0 m3/h～360 m3/h；
DN200：200 Hz～1000 Hz線性對應0.0 m3/h～600 m3/h；
DN250：200 Hz～1000 Hz線性對應0.0 m3/h～900 m3/h；
DN300：200 Hz～1000 Hz線性對應0.0 m3/h～1500 m3/h；
信號帶負載能力：2 km以內0～1 kΩ(額定電壓DC 18 V時）；
響應時間：≤30 S；
雷 諾 數：正常2×104～7×106（擴展1×104～7×106）；
阻力系數：Cd≤2.4；
允許振動加速度：≤1.0 g；
整機工作電壓：12.0 V.DC～24.0 V.DC；
防爆等級：ExibI；
防爆形式：礦用本質安全型。
3) 顯示功能
四位紅色數碼管顯示
第一位（小數碼管）：正常狀態不顯示；
遙控調校時顯示：0-調校零點；1-調放大倍數；2-調報警點；3-調斷電點；4-調復電點；5-自檢；
6-觀察AD采樣電壓；7-調自檢點；
8-傳感器主機復位
后三位：測量值顯示，單位為m³/h。
4）外型特征
傳感器主機外殼材料：SMC
傳感器主機外殼顏色：黑色
流量計表體材料：304不銹鋼
流量計探頭材料：316L

GLW系列管道流量傳感器選型
1 流量傳感器主要規格型號

名稱		型號	規格	流量測量上限 （單位 立方米/小時）
流量傳感器	主機	GLWXX/YY	—	—
	渦街探頭管件 公稱通徑	XX=80	DN80	YY=90.0
		XX=100	DN100	YY=141
		XX=150	DN150	YY=317
		XX=200	DN200	YY=565
		XX=250	DN250	YY=883
		XX=300	DN300	YY=1270
