ZJC-2.3靜態沖擊繼電器產品詳細說明：

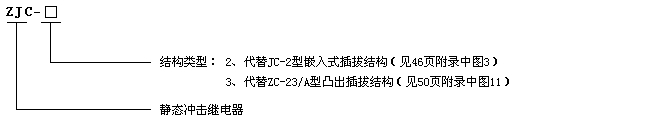

1、型號命名及其含義



2、工作原理
繼電器由變流取樣、執行、保持或延時自動復歸等部分組成（見圖1），裝有二只發光二極管，監視電源和執行狀況。當加入電源或復歸后需經1～2s時間充電，準備好下一次工作，一旦啟動回路中有信號輸入，電流脈沖信號經流取樣后，使執行部分工作并輸出信號，經保持或延時復歸部分延時后可實現保持或延時自動復歸、手動復歸等功能。
3、設計特點
本繼電器采用進口集成電路等電子元器件，靈敏度高，功耗小、性能穩定，即可啟動普通白熾燈，也可啟動LED型節能信號燈，可自動復歸，也可手動復歸，可正電源復歸，也可負電源復歸，可通電復歸，也可斷電復歸，外部接線與老型號產品基本相同，減少了現場安裝工作量，是目前電力系統中理想的更新換代產品
三、主要技術指標
1、最小沖擊動作直流電流：0.015A；施加90%額定的最小沖擊動作電流，裝置應能可靠動作，在（-10°C～50°C）溫度下，沖擊動作電流不大于0.015A。
2、最大沖擊穩定直流電流：3.20A。
3、功率消耗：
a、工作回路功率消耗：DC48V時≤1.5W；DC110V時≤3W；DC220V時≤5.5W。
b、啟動回路功率消耗：沖擊直流電流為3.2A≤1.5W時。
4、在一般情況下，繼電器處于自動復歸狀態，繼電器動作后保持5～10s自動復歸；需要保持時，將保持端與電源負端連接，手動復歸時，將復歸端與電源正端或負端接通一下，勿封閉。注意：JCJ-B2型功能和外部接線同ZC-23A型，有新電復歸功能，但無自動復歸功能，若需此功能，訂貨時需注明；另外對最小沖擊電流、自動復歸時間等有特殊需求也需注明。
