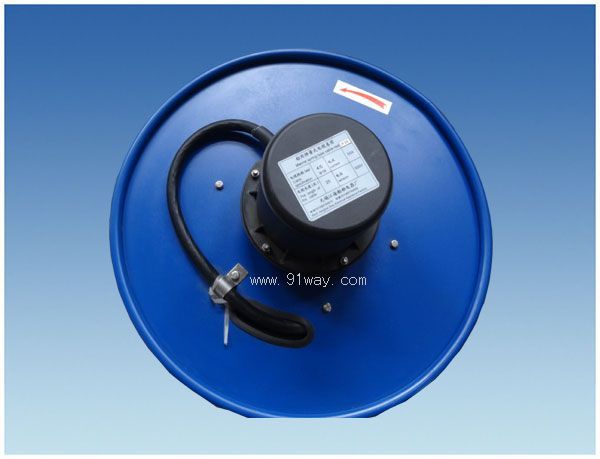

CTF系列船用彈簧式電纜卷筒產品詳細說明：

CTF系列船用彈簧式電纜卷筒用于控制電纜的卷起和放出，適用于平移行走式和其他需要電纜自動收放的供電系統。螺旋彈簧驅動卷筒性能更加可靠，體積更小，安裝靈活，維修方便。彈簧驅動卷筒的法蘭由冷軋鋼板制成，并且法蘭的外緣經過加強處理。卷軸核心由金屬板材制成，外層用聚酯涂層保護，能很好的起到防腐防銹的作用。

CTF系列船用彈簧式電纜卷筒設計的基本原則： “水平放線”和“垂直放線”

水平放線電纜安裝：
1、可以向1或2個方向出線
2、電纜在連續平面上拖拽或用間隔小于1m的支撐將電纜撐離地面。
3、安裝高度從電纜拖拽平面到卷筒中心不超過1m。
4、不考慮電纜轉向
5、 運行速度為：10米/分鐘--60 /分鐘
6、最大加速度可達0.3 m/s²
一般采用冷軋鋼板材料 •可選聚酯涂層或不銹鋼材料 •防護等級IP56• 本產品適合使用于海洋、及室外露天環境•氣溫55°至-25℃ 主要安裝類型: 標準水平往復:水平安裝在移動設備上，電纜最低點與卷筒之間的高度差在 1m左右并且需要支撐離開地面。彈簧卷筒必須安裝在電纜可以自由放出和卷起，并且沒有障礙物的位置上。

垂直放線電纜安裝：
1、卷筒安裝在頂端
2、電纜出現方向垂直向下
3、運行速度為： 10米/分鐘--40米/分鐘
4、最大加速度可達0.3 m/s²
5、自由下垂的電纜長度L0不考慮。
