AFL-2液面控制器產品詳細說明：

產品名稱：液面控制器(REV.Preventing Relay)
型號：AFL-2 AFL-2H AFL-2L AFL-2D
額定電壓：AC(V):110V/220V,110V/240V,220V/380V,240V/415V,50/60Hz
消耗功率：6VA
使用環境溫度：-10℃~+55℃
使用環境濕度：45%~85%RH

AFL-2液面控制器適用于控制任何導電液體之液面
用于交流電
具有突波保護裝置,可有效的防止突波干擾
電極頭使用低交流電壓,可增加壽命
有兩只指示燈,指示供水及排水狀況
　　　　　

用 途 形 式	一般用	AFL-2
	高靈敏	AFL-2H
	長距離	AFL-2L
	低感度	AFL-2D
	二線式	--
額定電壓		AC(V):110V/220V,110V/240V,220V/380V,240V/415V,50/60Hz
動作電壓		額定電壓值的85~110%
電極內電壓		8VAC(except HIGH SENSING 24 VAC)
動作電阻		4K Ω min.(GENERAL)
釋放電阻		15K Ω min.(GENERAL)
反應時間		動作：80 msec 以下，釋放：160 msec 以下
接點容量1C		5A,250VAC(resistive load)
電纜長度		1Km max.（GENERAL）
指示燈動作		兩只LED燈作狀況指示
壽 命	機 械	5×10^6 times min.
	電 氣	10^5 times min.
絕緣電阻		100MΩ (DC 500V)min.
耐電壓		1500VAC,50/60Hz,for 1 minute
消耗功率		6VA
使用環境溫度		-10℃~+55℃
使用環境濕度		45%~85%RH
重量		Approx.580g

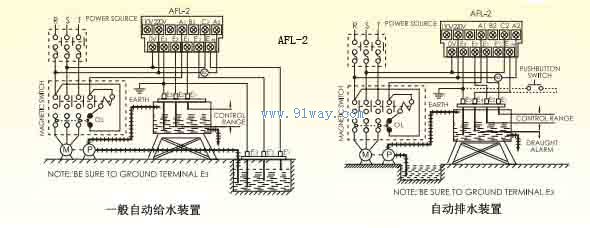

AFL-2液面控制器接線圖與時序圖

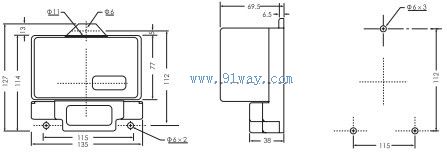

AFL-2液面控制器外觀尺寸圖

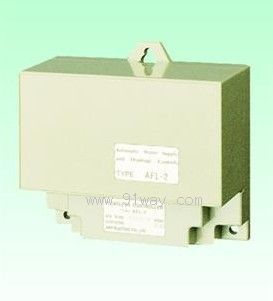

AFL-2液面控制器
