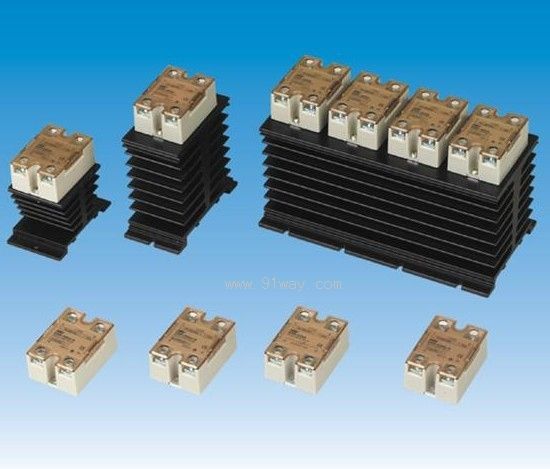

SSR-LA-H系列固態繼電器
SSR-10/15/25/40/50/80LA-H
使用環境溫度:-20℃~+80℃
使用環境濕度:45~85%RH
內裝指示燈(LED)指示其動作
高絕緣阻抗超過50MΩ(500VDC)
高耐壓超過2.5KV
具零點觸發方式,可有效避免高頻/電磁干擾
內裝緩沖回路,可吸收外來的瞬間突波
| 型 號 |
SSR-10LA-H |
SSR-15LA-H |
SSR-25LA-H |
SSR-40LA-H |
SSR-50LA-H |
SSR-80LA-H |
| 外 觀 |
10A |
15A |
25A |
40A |
50A |
80A |
| 輸入規格 |
|
| 動作電壓 |
-- |
| 觸發電流 |
4~20mA |
| 控制方式 |
Zero Cross Trigger |
|
輸出規格 |
|
| 動作電壓 |
250~480VDC |
| 輸出ON電壓下降 |
1.6V |
| 漏電流 |
<5.0mA |
| 反應時間 |
ON<10ms,OFF<10ms |
| 一般規格 |
|
| 絕緣電阻 |
Min.50MΩ (500VDC) |
| 耐壓強度 |
2500VAC 50/60 Hz for 1 min |
| 使用環境溫度 |
-20℃~+80℃ |
| 使用環境濕度 |
45~85%RH |
| 重量 |
Appr.105g |
SSR-LA-H系列固態繼電器配線圖

SSR-LA-H系列固態繼電器
