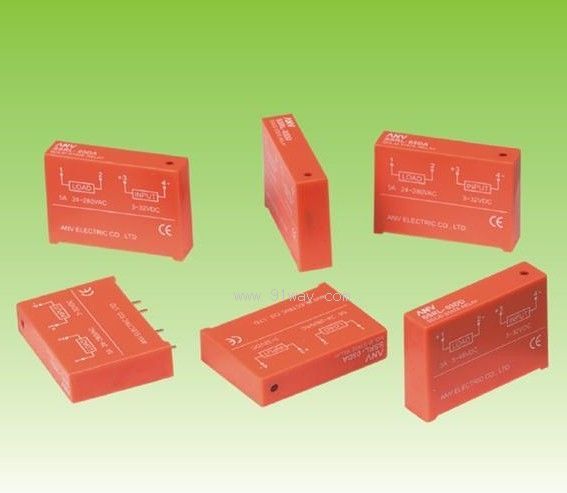

SSRL系列固態繼電器
內裝指示燈(LED)指示其動作
高絕緣阻抗超過50MΩ(500VDC)
高耐壓超過2.5KV
具零點觸發方式,可有效避免高頻/電磁干擾
內裝緩沖回路,可吸收外來的瞬間突波
| 型 號 |
SSRL-03DA |
SSRL-05DA |
SSRL-1.5DD |
SSRL-03DD |
| 外 觀 |
3A |
5A |
1.5A |
3A |
| 輸入規格 |
|
| 動作電壓 |
3~32VDC |
| 漏電流 |
7.5mA/12VDC max |
| 控制方式 |
-- |
|
輸出規格 |
|
| 動作電壓 |
24~280VDC |
5~200VDC |
5~60VDC |
| 輸出ON電壓下降 |
1.6V |
| 漏電流 |
<3.0mA |
<0.8mA |
| 反應時間 |
ON<10ms,OFF<10ms |
1ms |
| 一般規格 |
|
| 絕緣電阻 |
Min.50MΩ (500VDC) |
| 耐壓強度 |
2500VAC 50/60 Hz for 1 min |
| 使用環境溫度 |
-20℃~+80℃ |
| 使用環境濕度 |
45~85%RH |
| 重量 |
Appr.20g |

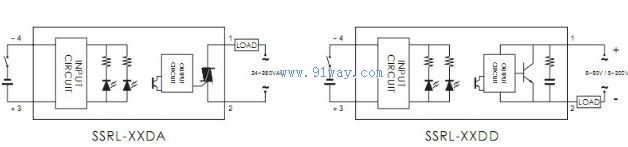

SSRL系列固態繼電器配線圖
