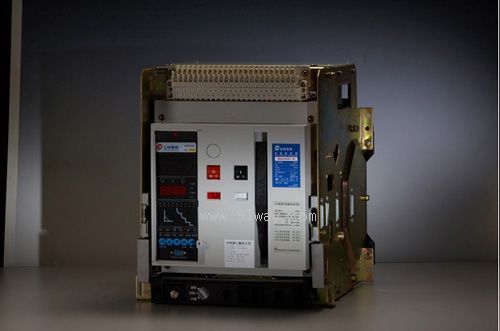

BW4000-AF智能型萬能式斷路器產品詳細說明：

BW4000-AF智能型萬能斷路器特點：

殼架電流：3200A 4000A<BR>殼架電流：3200A 4000A
N極額定電流：50%或100%In
分斷等級：C、S、H
安裝方式：抽屜式
聯接方式：水平
符合標準：GB14048.2 IEC60947-2
過載長延時電流整定值Ir1(配電或電機保護)：0.4~1.0In + OFF(關閉)
過載長延時電流整定值Ir1(發電機保護)：0.4~1.25In + OFF(關閉)
長延時反時限整定值(對應2Ir1)：曲線1~曲線6可選
短路短延時反時限及定時限整定電流值Ir2：1.5~15Ir1 + OFF(關閉)
短路短延時定時限整定值(對應Ir2)：0.1~1.0s
短路短延時反時限整定值(對應Ir2)：曲線1~曲線6可選
短路瞬時電流整定值Ir3：1.0In~50KA
短路瞬時動作時間：100ms以內
額定電壓：AC400V/690V
額定絕緣電壓：AC1000V
極數：3、4極

BW4000-AF智能型萬能斷路器短路能力：
Icu/Ics/Icw(1s): BW4000C BW4000S BW4000H
AC400V: 65KA/50KA/65KA 80KA/50KA/65KA 100KA/65KA/65KA
AC690V: 50KA/40KA/65KA 50KA/40KA/65KA 50KA/40KA/65KA
