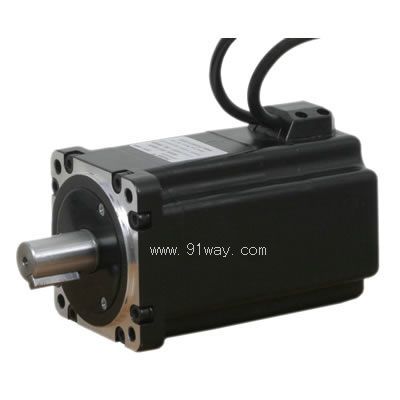

規格/型號

80ST-M01630

80ST-M02430

80ST-M03230

80ST-M04030

額定功率Rated Power(w)

500

750

1000

1200

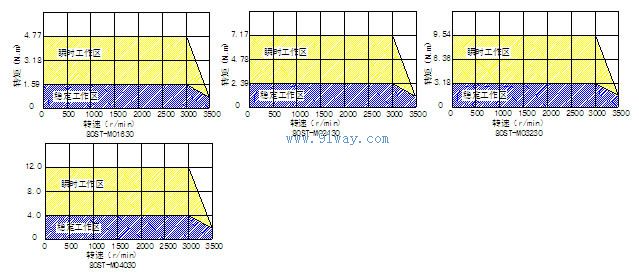

額定轉矩Rated Torque(N.m)

1.59

2.39

3.18

4.0

最大轉矩Max Torque(N.m)

4.78

7.16

9.55

12.0

額定轉速Rated speed(r/min)

3000

3000

3000

3000

最大轉速M(fèi)ax speed(r/min)

3600

3600

3600

3600

額定電流Rated Current(A)

3.0

4.5

6.0

7.2

最大電流Max Current(A)

9.0

13.5

18

21.6

轉子轉動慣量Rotor Inertia（kg.cm2）

0.8

1.2

1.5

1.8

電機重量Motor Weight(kg)

2.6

3.0

3.3

3.85

負載慣量

≤電機轉子慣量的10倍

速度/位置檢測器

增量型光電編碼器;2500p/rev.

結構

全封閉、自冷卻（防護等級IP65）

工作電壓AC

單相220V-15%-+10% 50/60Hz(300V)

工作方式

連續

絕緣等級

B

周?chē)鷾囟?

0-40°C（不結冰），保存：-25-70°C（不結冰）

周?chē)鷿穸?

80%RH以下（不凝水），保存：90%RH以下（不凝水）

環境條件

室內（不直接受陽光照曬），遠離腐蝕性氣體、可燃物等

高度

海拔5000m以下

振動

軸向：24.5m/S2  徑向：49 m /S2

1

2

3

4

內容

U紅

V黃

W藍

GND黃/綠

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

內容

A+

A-

B+

B-

Z+

Z-

U+

U -

V +

V-

W+

W-

VCC

GND

 接地
