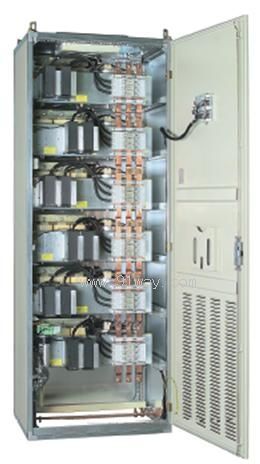

TS40系列可控硅快速投切開關產品詳細說明：

TS40系列可控硅快速投切開關用于動態功率因數補償設備中的無觸點、高可靠性的快速投切，可直接替代傳統的接觸器或普通晶閘管，特別適用于需要快速而無磨損的切換場合，典型應用包括起重設備、電梯和電焊機設備等。

TS40系列可控硅快速投切開關與傳統切換開關相比較，具有以下優點：
1 電壓過零切換，無沖擊電流；
2 完整緊湊的結構，每組由兩個獨立模塊組成，模塊內含有控制電路、功率元件和散熱器；
3 內置觸發及保護電路，全正弦波切換，無諧波產生實現晶閘管模塊智能控制；
4 與普通晶閘管開關模塊相比，低發熱，無需軸流風機主動散熱，無機械磨損，運行無噪聲，組件免維護，使用壽命長；
5 自帶輔助控制電源，可直接配接各種輸出接口的無功補償控制器；
6 很短的切換時間延遲，可以實現功率因數的“實時”動態補償，實現電容器的平滑切換；
7 精確的過零移相控制，反應時間快速，反應時間小于15MS，導通壓降低，可減少開關損耗；
8 安裝簡便，與各種接觸器安裝類似

型號命名規則：
TS 40 □ D □ □
40: 系統電壓 400V
□：接線方式：3: 三相星接 2：三相角接
□: 控制補償容量：Kvar 30/50/75等
□: 控制板類型 S:有源板

TS40系列可控硅快速投切開關技術參數：
額定工作電壓： 220 V~420 VAC
工作頻率： 50/60Hz ±3Hz
控制電壓： 12VDC / Is=15mA
回路導通損耗： 1.9W/A
模塊工作功耗： 6VA
工作溫度范圍： -10℃~+45℃
存儲溫度： -40℃~+85℃
濕度：應能承受GB/T 2423.9 規定的恒定濕熱試驗試驗溫度40℃±2℃、相對濕度93%±3%、試驗時間48h
安裝：垂直安裝，上下部爬電距離≧150mm
接線：采用上部的M6環形端子
連接螺絲力矩： 3Nm

安裝步驟：
1 檢查設備的設計，保證設備在供電電壓為380V或220V系統下使用
2 取下補償單元回路和二次控制回路的熔斷器
3 TS系列可控硅快速投切開關要垂直擺正，并保證裝置足夠的冷卻條件
4 按住正面塑料罩蓋的卡簧，取下罩蓋
5 根據接線圖接線
6 塑料罩蓋安裝到位
7 把熔斷器依次插入，注意此時電容器即被通電
8 主回路通電后，即可投入運行，注意：通電前要保證模塊是處于關斷狀態的

使用注意事項：
要根據補償功率選擇正確的模塊型號，確保模塊電流容量處于額定安全使用范圍內
本設備設計用于380V AC系統，不可超壓使用，以避免模塊永久性失效，投入前務必檢查系統電源電壓是否處于模塊工作電壓范圍內
開關安裝于屏柜內時要注意通風條件，不可工作于完全密閉的屏柜內
設備不可工作在有腐蝕性氣體存在的場合，在環境濕度較大的情況下要注意扎線的絕緣
在加電工作前，要仔細檢查接線可靠程度，連線正確與否
開關通電前，要保證控制端子處于關斷狀態
