CW3G系列交直流隔離開關產品詳細說明：

CW3G系列隔離開關是由相應的CW3系列斷路器派生并保持了相同的外形尺寸及安裝尺寸，主要安裝在低壓配電電路中作主電路的接通和斷開，并可起隔離作用。其符號表示為 。
額定工作電流630A～2500A；
額定工作電壓AC690V及以下，DC1000V及以下；
具有3極和4極；
抽屜式和固定式；
產品符合以下標準：
IEC60947-1G,B14048.1
IEC60947-3,GB14048.3

CW3G系列交直流隔離開關獲國家強制性產品認證CCC標志。

型號				CW3G-2500
最大約定發熱電流Ith (A)				2500
額定工作電流Ie(A)				630，800，1000，1250，1600，2000，2500
額定工作電壓Ue(V)				AC50Hz/400、690
額定絕緣電壓Ui(V)				1000
額定沖擊耐受電壓Uimp (V)				12000
極數				3、4
N極額定工作電流IN				100%Ie
額定短路接通能力Icm(kA)(峰值)		AC400V		143
		AC690V		143
額定短時耐受電流(1s)Icw(kA)(有效值)		AC400V		65
		AC690V		65
具有外部保護繼電器，最大延時0.4s極限分?jǐn)嗄芰?kA)		AC400V		65
使用類別				AC-22A ，AC-23A
分閘時間(無附加延時)(ms)				30~40
合閘時間				最大70
電氣壽命*（次）		AC400V		8000
		AC690V		2500
機械壽命* （次）		免維護		12500
		有維護		25000
外形尺寸				W	H	L
	抽屜式	水平(后置)	3P	347	438	395
			4P	442	438	395
		垂直(后置)	3P	347	438	395
			4P	442	438	395
	固定式	水平聯接	3P	362	395	290
			4P	457	395	290
*注：根據GB14048.1-2006，術語“壽命”表示電器在修理或更換部件前能完成的操作循環次數的概率。

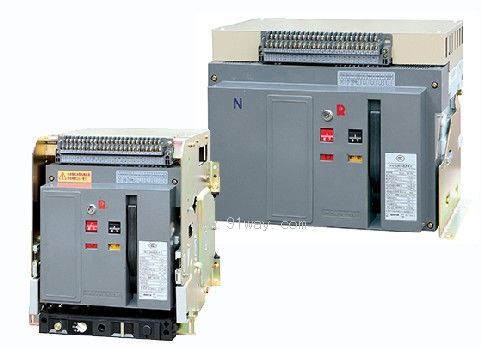

CW3G系列交直流隔離開關
