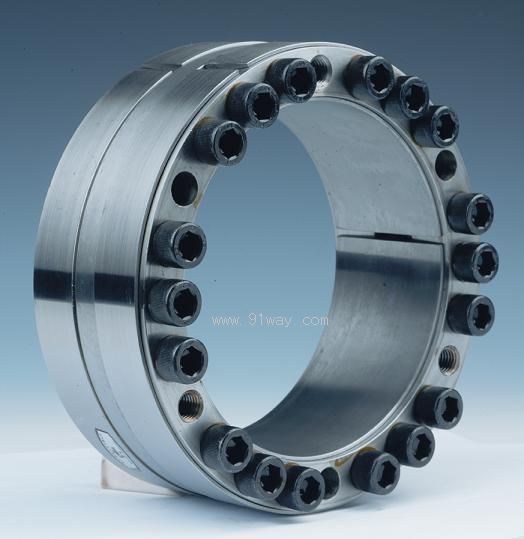

| 產品名稱: | Z15型脹緊聯結套 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 機械傳動 -- 脹緊套 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
基 本 尺 寸 |
螺釘 |
額定負荷 |
螺釘?shù)臄Q緊 |
重量
Kg | |||||
| d | D | L | L1 |
d1 |
n |
軸向力 |
轉 矩 | ||
| 10 | 20 | 13 | 15.5 | M2.5X12 | 4 | 14.1 | 2900 | 0.85 | 0.019 |
| 11 | 22 | 13 | 15.5 | M2.5X12 | 4 | 15.3 | 2900 | 0.85 | 0.022 |
| 12 | 22 | 13 | 15.5 | M2.5X12 | 4 | 17.1 | 2900 | 0.85 | 0.024 |
| 14 | 26 | 13 | 20 | M3X16 | 4 | 31 | 4380 | 0.68 | 0.039 |
| 15 | 32 | 17 | 20 | M3X16 | 4 | 32.5 | 7700 | 0.68 | 0.044 |
| 16 | 35 | 17 | 2021 | M4X16 | 4 | 61 | 7700 | 3.5 | 0.068 |
| 17 | 35 | 17 | 25 | M4X20 | 4 | 63 | 7700 | 3.5 | 0.090 |
| 18 | 35 | 21 | 25 | M4X20 | 4 | 68 | 7700 | 3.5 | 0.090 |
| 19 | 38 | 21 | 25 | M4X20 | 4 | 72 | 12600 | 6.6 | 0.098 |
| 20 | 40 | 21 | 25 | M4X20 | 4 | 126 | 17900 | 6.6 | 0.12 |
| 22 | 47 | 21 | 26 | M5X20 | 4 | 135 | 17900 | 11.8 | 0.13 |
| 24 | 47 | 21 | 26 | M5X20 | 4 | 207 | 17900 | 11.8 | 0.20 |
| 25 | 50 | 21 | 32 | M6X25 | 6 | 216 | 26120 | 11.8 | 0.22 |
| 28 | 55 | 26 | 32 | M6X25 | 6 | 365 | 26120 | 11.8 | 0.24 |
| 30 | 60 | 26 | 32 | M6X25 | 6 | 387 | 26120 | 11.8 | 0.26 |
| 32 | 65 | 26 | 32 | M6X25 | 6 | 421 | 26120 | 11.8 | 0.27 |
| 35 | 65 | 31 | 32 | M6X25 | 8 | 633 | 26120 | 11.8 | 0.37 |
| 38 | 75 | 31 | 27 | M6X25 | 8 | 667 | 34990 | 11.8 | 0.41 |
| 40 | 75 | 31 | 27 | M6X30 | 8 | 696 | 34990 | 11.8 | 0.42 |
| 42 | 75 | 36 | 27 | M8X35 | 6 | 1011 | 48000 | 28.6 | 0.63 |
| 45 | 75 | 36 | 44 | M8X35 | 6 | 1095 | 48000 | 28.6 | 0.70 |
| 48 | 80 | 36 | 44 | M8X35 | 8 | 1560 | 64270 | 28.6 | 0.71 |
| 50 | 80 | 36 | 44 | M8X35 | 8 | 1610 | 64270 | 28.6 | 0.73 |
