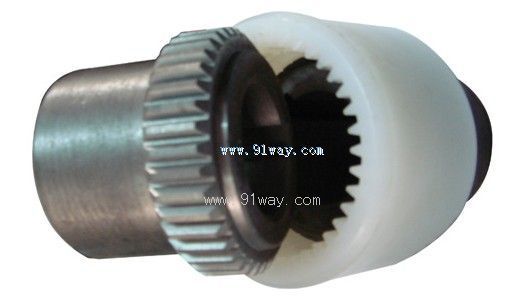

NL型尼龍內齒聯軸器產品詳細說明：

特點及應用場合：
NL型尼龍內齒聯軸器的內齒圈為尼龍材料。外齒齒形為直齒式，尺寸小、質量輕、轉動慣量小、噪聲小、裝拆方便、不用潤滑。用于小轉矩、無沖擊振動的水平軸聯接。

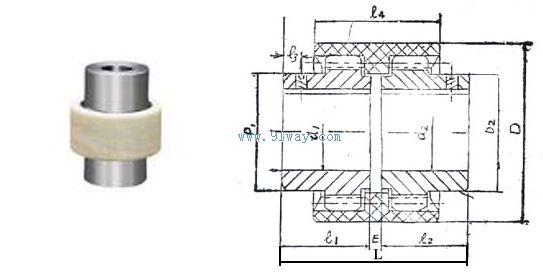

NL型尼龍內齒圈齒式聯軸器的參數和基本尺寸: mm

型號	公稱 扭矩 Tn Nm	許用 轉速 n r/min	主要尺寸							最大尺寸偏差			慣性扭矩 kg.cm2	重量 kg
			軸孔直徑 d1 d2	軸孔長度 L1 L2	L	D	D1 D2	E	L4	軸向	徑向	角度α°
NL1	40	6000	6 8 10	16 20 25 32	37 45 55 69	40	26	4	34	2	±0.3	1°	0.25	0.85
			12 14
NL2	100	6000	10 12 14 22	25 32 42 52	57 71 91 111	42	36	4	40	2	±0.4	1°	0.92	1.7
			16 18 20 24
NL3	160	6000	20 22 24	52 62	113 133	66	44	4	46	2	±0.4	1°	3.10	2.6
			25 28
NL4	250	6000	28 30 32	62 82	129 169	83	58	4	48	2	±0.4	1°	8.69	3.6
			35 38
NL5	315	5000	32 35 38	82 112	169 229	93	68	4	50	3	±0.4	2°	14.28	5.5
			40 42
NL6	400	5000	40 42 45	82 112	230	100	68	4	52	3	±0.4	2°	18.34	6.8
			48
NL7	630	3600	45 48 50	82 112	229	115	80	4	60	3	±0.6	2°	56.5	9.8
			55
NL8	1250	3600	48 50 55	112 142	229 289	140	96	4	72	3	±0.6	2°	98.55	26.5
			60 63 65
NL9	2000	2000	60 63 65	142 172	295 351	175	124	6	93	4	±0.7	2°	370.5	37.6
			70 71 75 80
NL10	3150	1800	70 71 75 80	142 172 212	292 352 432	220	157	8	110	4	±0.7	2°	1156.8	55
