適用范圍
JJ1系列自耦減壓起動控制柜適用于交流50HZ（或60HZ），額定工作電壓為380V或660V、功率為11KW~300KW的三相鼠籠型感應電動機作降壓起動，并可加速電動機至額定轉速和人為停止電動機。對電動機具有過載、短路等保護，對自耦變壓器裝有起動時間的過載保護

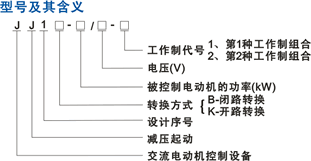

型號



 注：第一種工作制組合：八小時工作制；短時工作制；繼續周期工作制的每小時3次；繼續非周期工作制的操作允許1小時6次（時間間隔均勻），然后冷卻到周圍空氣溫度。
 第二種工作制組合：八小時工作制；不間斷工作制；短時工作制；繼續周期工作制的每小時6次；繼續非周期工作制的操作允許1小時12次（時間間隔均勻），然后冷卻到周圍空氣溫度

正常工作條件及安裝條件
 1、周圍最高空氣溫度不超過正40攝氏度，最低溫度不低于負5攝氏度；
 2、周圍空氣溫度24h的平均溫度不超過正35攝氏度。
 3、安裝地點海拔高度不超過2000m；
 4、空氣月平均最大濕度不大于90%（平均氣溫為25攝氏度時）；
 5、起動柜周圍局部微觀環境的污染等級，不超過3級。

主要技術參數

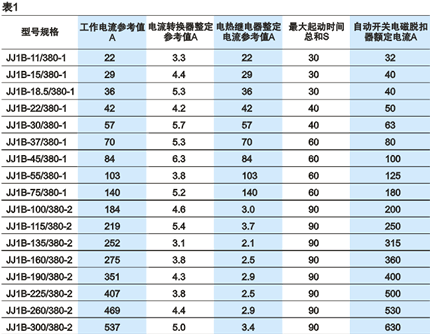

1、本系列產品的主要技術數據見表；
 2、本系列產品的起動性能；
  a、起動柜允許從冷態連續起動二次，每次起動時間為15s，間隔時間為30 s；
  b、起動柜允許一次或數次連續起動，而總的起動時間不超過表1中的規定。再次起動前應使自耦變壓器冷卻到周圍空氣溫度；
 3、本產品起動到運行轉換方式是采用電流轉換，當起動轉換到運行。電流一時間轉換裝置的釋放電流整定值可參照表1規定的數值；
 4、自耦變壓器在起動時的保護是通過電流一時間轉換裝置強迫轉換來實現的，此裝置的時間速定值不大于表1規定值：

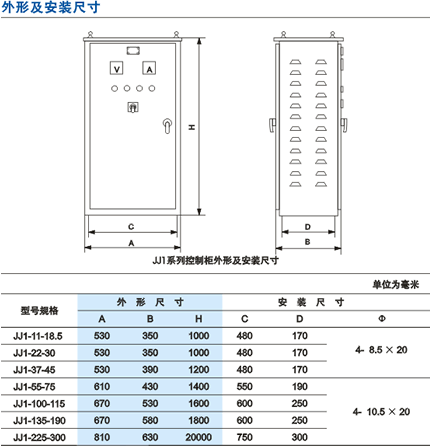

外形安裝尺寸

訂貨須知
訂貨時請注明下列各項：
 a、所訂定產品型號、規格、數量；
 b、所配電動機的型號、額定電壓、電流、功率；
 c、所配機械負載的工作制要求。
 注：本產品為通用控制柜，用戶如有其它特殊要求，（如順逆控、遠程遙控等）訂貨時可以協商確定
