LFPD系列直流隔離變送器產品詳細說明：

一、概述
LFPD系列直流隔離變送器是一種將直流電壓或電流信號按線性比例轉換成互相電氣隔離的不同直流電壓或電流信號的儀器。可用于發電機轉子電壓和電流的測量，并可廣泛用于其它各種場合。
二、型號、規格
型號：LFPD－1－－－單路輸出直流隔離變送器
LFPD－2－－－雙路輸出直流隔離變送器

參數規格：

An電流輸入范圍		Vn：電壓輸入范圍			電流Pn:	On:輸出
A1 0-1mA	A2 0-2mA	V1 0-50V	V2 0-100	V3 0-200V	P1AC100V PD1	O1 0-1mA	O2 0-2mA	O3 4-20mA
A3 0-5mA	A4 0-10mA	V4 0-500V	V5 0-10V	V6 0-2V	P1AC100V PD2	O4 0-5mA	O5 0-10mA	O6
A5 0-20mA	A6 0-20mA	V7 0-5V	V8 0-5V	V9 0-10V	功耗 3.5VA	O7 0－1V	O8 0－5V	O9 0－10V
A7 0－50mA	A8 0-50mA	V10 2-10V	V11 0-120V	V12 0-200V		O10 2-10V	O11 1-5V	O12
A9 0-75mA		V13 0-350V	V14 0-600V			O13 用戶指定

注：
1、“＊”輔助電源可選PD1：DC、110V、PD2：DC、220V
2、1A以上電流通過外加分流器輸入（A9）。
3、雙向輸入/輸出用文字說明。

LFPAX/LFPVX/LFP/LFPPF/LFPD/LFPS

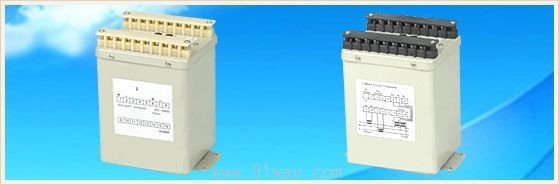

LFPD系列直流隔離變送器
