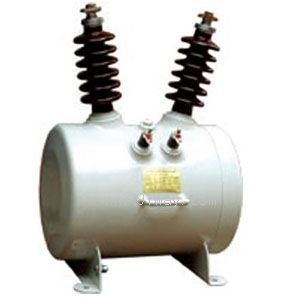

FDME型放電線圈用于交流50Hz、6～35kV電力系統中，與高壓并聯電容器組并聯連接，使電容器從電力系統切除后的剩余電荷能快速泄放，電容器的剩余電壓在規定時間內達到要求值。
本型放電線圈帶有二次，額定電壓為100V，供繼電保護用。

結構特點
FDME型放電線圈采用全密封臥式結構，密封性能可靠，保證絕緣油與外界空氣完全隔離，其補償方式不用儲油柜，而是采用結構先進補償裝置。放電線圈在運行中，箱體內始終保持微正壓（最大〈0.01Mpa，最小〉0.001Mpa）。各個部位密封性能好，保證不滲漏油。在預期壽命期內不需檢修或更換部件，屬免維護產品。整個結構合理、性能優良、體積小、造型美觀，是您最理想的選擇。

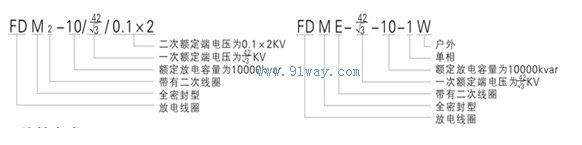

型號含義

使用環境條件
1.安裝位置：戶外或戶內
2.環境溫度：戶外-40℃～+40℃，-25℃～+45℃，-5℃～+55℃戶內-5℃～+40℃
3.海 拔：不超過1000M
4.抗污穢能力：外絕緣爬電比距不小于31mm/kV（相對于系統最高電壓）。對重污穢區應適當加大爬電比距。
5.安裝地點無腐蝕氣體、蒸汽、無導電性或爆炸性塵埃。
6.安裝場所無劇烈的機械振動。
7.最大風速：35m/s
8.相對濕度：戶內放電線圈，月平均相對濕度不超過90%，日平均相對濕度不超過95%。

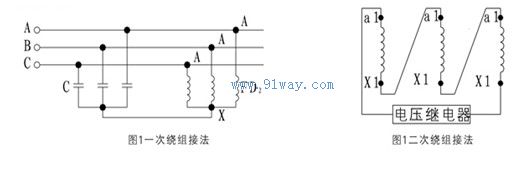

連接方式

主要定貨參數
1.產品規格型號　　　　 2.一次、二次額定端電壓
3.準確級 　　　　　　　4.其他特殊要求
5.臺數 　　　　　　　　6.供貨日期
