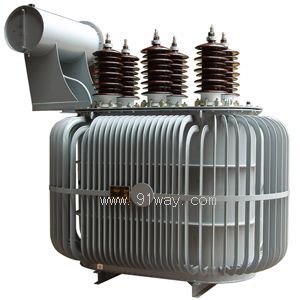

CKSQJ型油浸串聯鐵心電抗器用于6-63kV、50Hz電力系統中，與并聯電容器相串聯，用以抑制電網電壓波形畸變和控制流過電容器的諧波分量，及限制電容器組合閘涌流。

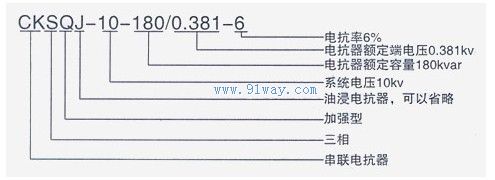

型號含義

使用環境條件
1.安裝位置：戶外或戶內
2.環境溫度：-40℃～+40℃，-25℃～+45℃
3.海 拔：不超過1000M
4.抗污穢能力：外絕緣爬電比距不小于25mm/kV（相對于系統最高電壓）。對重污穢
區應適當加大爬電比距。
5.安裝地點無腐蝕氣體、蒸汽、無導電性或爆炸性塵埃。
6.抗震要求：應能承受地震烈度8度的作用而不受損傷。
7.最大風速：35m/s
8.相對濕度：戶內式抗電器，月平均相對濕度不超過90%，日平均相對濕度不超過
95%。
注：當有特殊使用條件時，由用戶在訂貨時提出補充條件。

溫升
油面<50℃( 溫度計法)
線面<55℃(電阻法)

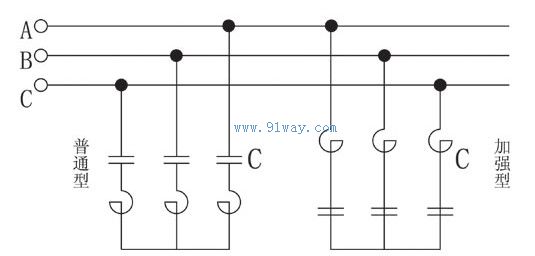

CKSQJ型油浸串聯鐵心電抗器連接方式
