適用范圍

HZ10D系列組合開關主要適用于交流50Hz或60Hz、額定工作電壓380V及以下，直流電壓220V及以下、額定電流至100A的電氣線路中，供手動不頻繁地接通、分?jǐn)嗯c轉換交流電阻電感混合負載電路和直流電阻負載電路，也可用作直接控制小容量交流電動機。

符合標準
GB14048.3-1993

HZ10D系列組合開關正常的使用條件和安裝條件
1.正常使用條件
a)周圍空氣溫度上限為+40℃，且24h其內的平均值不超過+35℃。
周圍空氣溫度下限為-25℃。
b)安裝地點的海拔高度不超過2000m。
c)安裝地點的最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可允許有較高的相對濕度，例如+20℃時可達90%，對由于濕度變化偶爾產生在產品上的凝露情況必須采取特殊的措施。
d)污染等級為3級。
e)安裝類別為Ⅲ類。

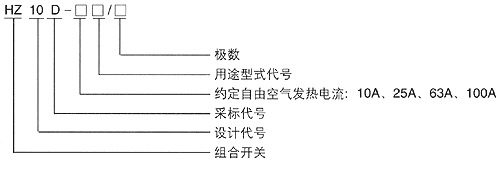

HZ10D系列組合開關型號及其含義


分類
按安裝型式分有板前接線式和板后接線式。
按開關用途分：
a)單電源開關；b)兩電源或兩電路換接開關（代號P）；c)三電路換接開關（代號S）；d)四電路換接開關（代號G）；e)控制小容量交流電動機開關（代號N）；
按開關的極數分有單極、二極、三極、四極。
按開關接觸系統節數分有一節、二節、三節、四節、五節、六節。

主要使用類別

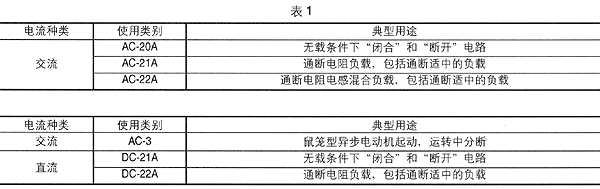

分類表1給出了組合開關的主要使用類別代號。

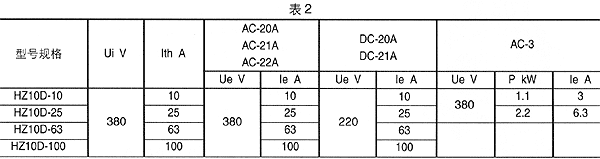

 表２給出了組合開關的額定值


表３給出了組合開關的操作循環次數和電壽命。


外形及安裝尺寸


　

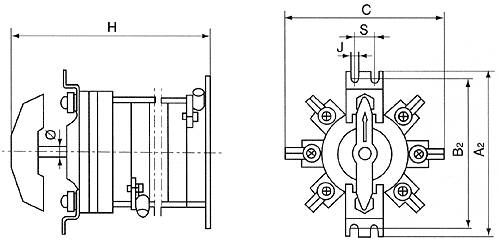

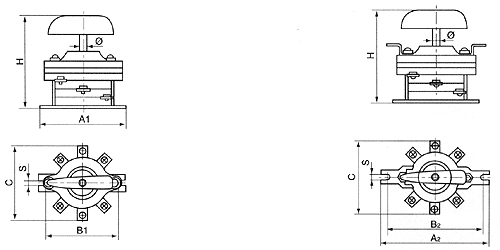

HZ10D系列組合開關表4給出了圖1 ~ 圖3中的各相關尺寸

訂貨須知
1.訂貨時須寫明：
a)產品型號規格及名稱；
b)安裝型式（板前接線式或板后接線式）；
c)數量；
d)供貸時間、到貨地點、收貨單位、收貨人。
2.訂貨時型號規格、安裝形式和數量書寫示例：
a)HZ10D-10 / 3板后接線式 50臺；
b)HZ10D-63/ 2板前接線式 10臺。
