DZL18-20系列漏電斷路器產品詳細說明：

一、適用范圍
DZL18-20系列漏電斷路器（以下簡稱漏電斷路器）適用于交流50Hz，額定工作電壓220V，額定電流為32A及以下的線電路中，用來對人進行間接接觸保護，以及對建筑物及類似用途的線路進行過電流保護。也可對由于過電流保護裝置不動作而持續存在的接地故障引起的火災提供保護。帶過電壓保護的漏電斷路器還能對由于電網故障引起電壓過高進行保護。

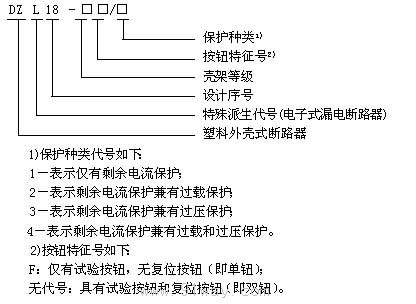

二、型號及其含義

三、正常工作條件及安裝條件
1、周圍空氣溫度上限值不超過+40℃, 下限值不低于-5℃，且24h的平均溫度值不超過+35℃;
注1：下限值為-10℃或-25℃的工作條件，在訂貨時用戶須向制造廠申明;
注2：上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商。
2、安裝地點的海拔不超過2000m;
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以允許有較高的相對濕度，例如在+20℃時達90%，對由于溫度變化偶爾產生的凝露應采取適當的措施;
4、污染等級：3級;
5、安裝類別: Ⅱ類及Ⅲ類。
6、安裝場所的外磁場任何方向不應超過地磁場的5倍;
7、一般垂直安裝，手柄向上為接通電源位置，任何方向允差2°;
8、安裝處應無顯著沖擊和振動。
四、結構特征
    DZL18-20系列漏電斷路器主要由零序電流互感器，電子組件板，漏電脫扣器，操作機構和塑料外殼等組成。

五、主要技術參數

型號	DZLl8-32(F)/1	DZLl8-32/2	DZLl8-32(F)/3	DZLl8-32/4
額定電壓UnV	AC220、10、16、20、32
額定電流InmA	20、32	10、16、20、332	20、32
極數P	2
額定剩余動作電流l△nmA	30、15、10
額定漏電不動作電流l△nomA	15、7.5、6
過電壓動作值V			280±5%
額定剩余接通分斷能力I△mA	3000
額定短路接通分能力lmA	500

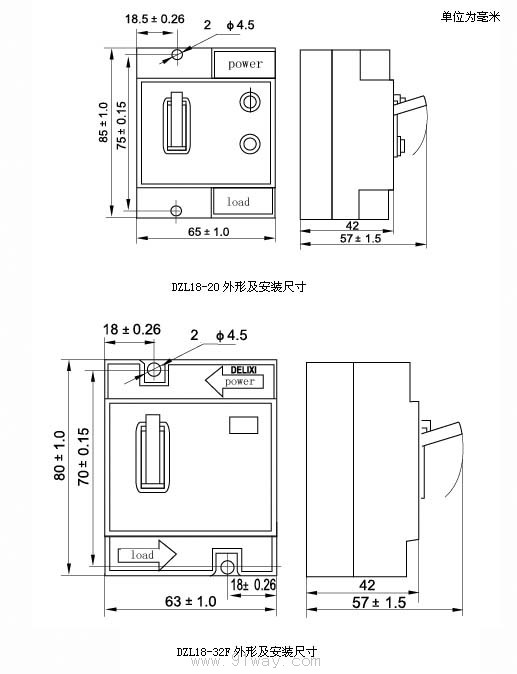

六、外形及安裝尺寸



七、訂貨須知
    訂貨時必須寫明：產品名稱、型號規格；額定剩余動作電流；是否帶過壓、過載保護；額定電流以及數量等。
例：訂DZL18-20，額定剩余動作電流30mA，額定電流20A，有過載過壓保護，數量20臺。
應寫為：DZL18-20 / 4 30mA 20A 20臺。
