603HB-A系列大力矩三相混合式步進電機產品詳細說明：

603HB-A系列大力矩三相混合式步進電機

步距精度(Step Accuracy) ±5%
溫 升(Temperature Rise) 80℃ Max
環境溫度(Ambient Temperature Range) -20℃~+50℃
絕緣等級(Insulation Class) B
絕緣電阻(Insulation Resistance) 500VDC 100MΩ Min
絕緣強度(Dielectric Strength) 500VAC 50Hz 1Ma Minute
徑向跳動(radial runout) 0.06mmMax(450g 負載)
軸向間隙(axial clearance) 0.08mmMax(450g 負載)
適配驅動器（Matcheddriver） YK3605MA/YK3605SA

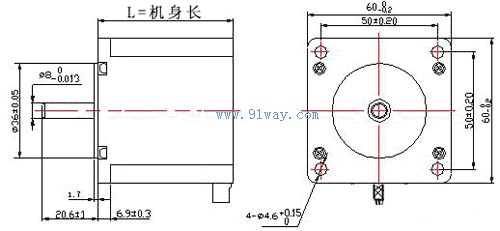

標準出軸為光軸，可按用戶要求銑單扁、雙扁，若需定做鍵槽，軸徑均改為8mm。雙出軸電機電機的后出軸標準長度為15mm，有特殊要求的步進電機出軸最大可做到軸徑9.5mm。

603HB-A系列三相混合式步進電機技術參數(Specifications)
型號 Model	步距角 Step Angle (O)	機身長 Length (mm)	額定電流 Current (A/phase)	保持轉矩 Holding torque (N.m)	轉動慣量 Rotor inertia (g.cm2)	重量 Weight (kg)	軸徑 Shaft diameter (mm)
603HB46A-423	1.2	46	4.2	0.8	180	0.5	6.35
603HB55A-583	1.2	55	5.8	1.0	260	0.8	6.35
603HB77A-583	1.2	77	5.8	2.0	380	1.3	6.35
