R系列起重機中匹配YZR系列電阻器主要用于起重機中以及類似于起重設備匹配YZR系列電動機的S3、S4及S5工作制的通用電阻器，它適用于交流50HZ，電壓至660V的電路中和控制器（屏）配合，控制電動機的起動、調速及制動。

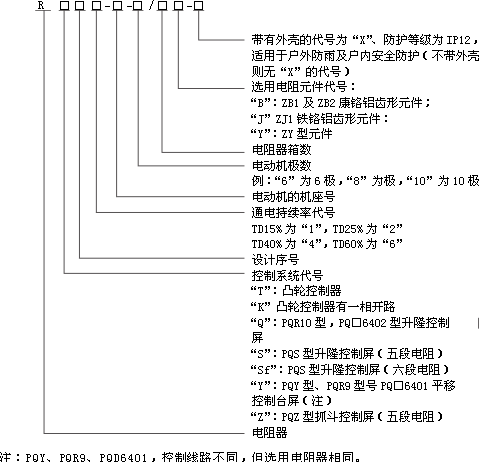

型號含義



接線圖系列

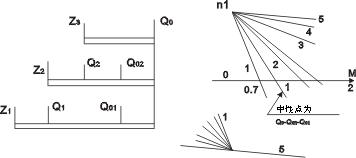

1、RT型電阻器的接線圖及電阻段的標志見圖1：
RT型電阻器

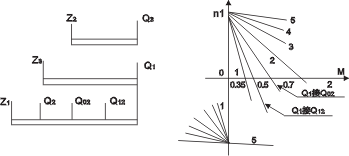

2、RK型電阻器的接線圖及電阻段的標志見圖2：
RK型電阻器

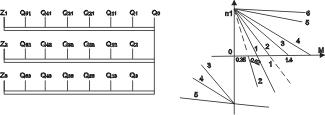

3、RQ型電阻器的接線圖及電阻段的標志見圖3：
RQ型電阻器


4、RS型電阻器的接線圖及電阻段的標志見圖4：
RS型電阻器

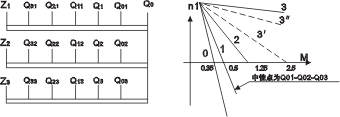

5、RSF型電阻器的接線圖及電阻段的標志見圖5：
RSF型電阻器


6、RY型電阻器的接線圖及電阻段的標志見圖6：
RY型電阻器

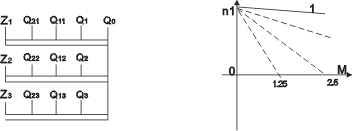

7、RZ型電阻器的接線圖及電阻段的標志見圖7：
RZ型電阻器

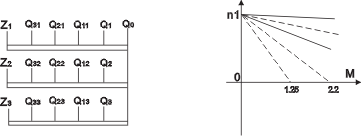

8：RZe型電阻器的接線圖及電阻段的標志見圖8：
RZe型電阻器
