QT1B系列聯動控制臺產品詳細說明：

用途及型號意義

QT1B系列聯動控制臺主要用于交流50HZ額定電壓380V及以下和直流電壓220V及以下的主電路和控制電路中，控制起重運輸機械和類似條件的電氣控制設備中的電動機起動、調速、制動及換向。

型號及代表的意義如下：



分類

2．1、按控制器組合形式分：
按控制器數量分；全凸輪式控制臺；混合式控制臺；
2．2、按控制器數量分：二控制器控制臺；三控制器控制臺；四控制器控制臺；五控制器控制臺；六控制器控制臺；
2．3、按固定方式分：固定式控制臺；轉動式控制臺。轉動式控制臺更廣泛適用于門式起重機等使用場合。
結構特征及動作原理

    控制臺主要由左、右操縱箱、座椅及底座等部分組成。操縱箱有四機構和六機構兩種規格（四機構箱體可裝四臺控制器，六機構箱體可裝六臺控制器）。座椅的高低、前后有靠背的傾斜度可以自由調整，并且可以折疊、翻轉使行道暢通，左右操縱箱及座椅均用螺釘安裝在底座上或直接安裝在駕駛室的底架上，可以拆卸便于檢修。
    控制臺內控制器的各接觸組均采用雙斷點觸頭，并且具有良好的滅弧裝置，各接觸組采用插疊韻的形式進行組合，排列合理，使引線、接線以及維修更佳。
    控制臺的操作由操縱桿通過兩組齒輪傳動，即可實現兩臺控制器分別驅動與同時驅動的目的。手柄的出口外裝有防塵密封裝置，前后、左右、升降的操作位置可滿足實際使用的要求分為1-6個檔位，觸頭數量最多為23只，箱體上蓋安裝部分附加電器元件，以供控制起重機的其他動作的各種訊號系統之用。
    控制臺手柄操作具有靈活、可靠、定位明顯準確，并設有零位自鎖裝置，零七八碎位自鎖設有兩個功能，即提起自鎖桿后才能正常操作；提起自鎖桿下手柄轉動15°后保持脫離自鎖，復原后恢復自鎖，保證安全行車或停車。
    轉動式控制臺選用轉動裝置，整頓秩序控制臺隨著底盤在120°（即左右各60°）范圍內用腳操縱，任意停留轉角，保證操作人員有直接的視線，不留死角。
技術數據

4．1、控制臺適用于下列工作條件
a、周圍空氣溫度，上限值+40℃，下限-5℃，24小時內平均值不超過+35℃；
b、安裝地點空氣清潔，在+40℃的最高溫度下相對濕度不超過50%，較低溫度下相對濕度可以提高；
c、安裝地點海拔高度不超過2000m;
d、垂直安裝，傾斜度不超過5°；
e、供電電網質量合格，進線電壓波動范圍攻不超過額定電壓值的±10%；
f、控制臺的污染等級為3級，安裝類別為III類;
g、控制臺外殼的防護等級為lp30。
4．2、控制臺的基本參數：
a、額定電壓：交流為380V，直流為220V。
b、控制臺的主電路額定工作電流為32A和63A，輔助電路額定電流2.6A、約定發熱電流為10A，直流時額定電流為0.4A。
4.3、控制臺的額定操作頻率：
a、主令為1200次/h。
b、凸輪為600次/h.
4.4控制臺為反復短時工作制，額定通電持續率40%。
4.5控制臺操作單個控制器時的手柄操作力：
a、10A不大于25N；
b、32A不大于40N；
c、63A不大于50N。
4．6控制臺的機械壽命和電壽命
4．6．1電壽命
    控制臺的主電路觸頭電壽命應符合AC-2使用類別要求，控制電路的觸頭電壽命應符合AC-15、DC-13使用類別要求。

使用類別	AC-2	AC-15	DC-13
電壽命（次數）	7.5×104	10×105	6×105

4．6．2、機械壽命
控制臺的機械壽命：各控制器均為150萬次，聯動操作機構為300萬次。

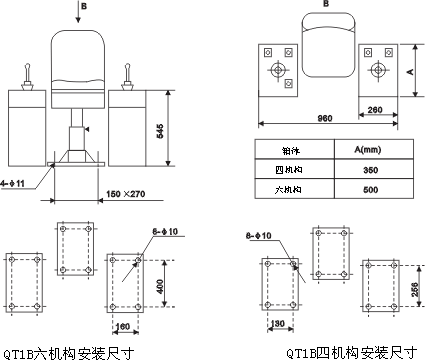

QT1B系列聯動控制臺外形尺寸和安裝尺寸

運輸、儲存條件

6．1在運輸和儲存當中應防雨雪侵襲，儲存地點應空氣流通、干燥。
6．2在運輸和儲存過程中，控制臺的溫度條件為-25~+55℃，（24h）溫度可達+70℃。
使用與保養

7．1、開箱檢查：外觀是否完整無損、操作機構是否靈活、零位自鎖是否可靠、接線與電氣原理是否一致、觸礁頭閉合是否與圖紙一致。
7．2、帶有零位自鎖的控制臺必須用手指拉起自鎖桿后才能操作。
嚴禁未拉起自鎖桿強制操作。
7．3、一般情況下每年應對控制臺的觸頭進行清理一次，在清理觸點時，可用棉花醮無水酒精擦洗。定期檢查操作機構和觸頭機構的緊固件。
7．4、隨機文件
a、產品全合證：b、產品使用說明書等。
