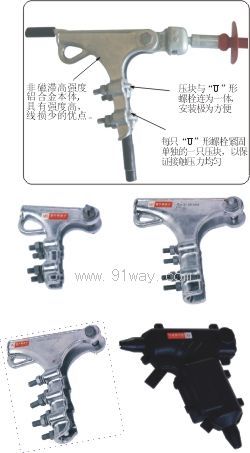

NLL系列配電螺栓型鋁合金耐張線夾及絕緣罩產品詳細說明：

NLL系列配電螺栓型鋁合金耐張線夾及絕緣罩適用于10kV及以下架空線路及發電廠、變電站，將架空絕緣鋁導線或裸鋁導線，固定在轉角或終端耐張桿的絕緣子上，從而將架空導線固定或拉緊，用于絕緣導線時加用絕緣罩，起絕緣防護作用。
由于采用了非磁滯的高強度鋁合金材料并于熱處理工藝，因此產品具有強度高，線損少的優點，是值得推廣的節能金具。我公司應用戶要求開發了帶有自緊作用的高握力改良型產品NLL-J系列，可滿足絕緣導線不剝皮安裝的握力要求。

絕緣罩性能特點
工頻耐壓：≥45KV保壓1分鐘不擊穿，不閃絡；
絕緣電阻：＞1.0×1014Ω
環境溫度：-300C～900C
耐氣候性能：經人工氣候老化試驗1008小時后性能良好

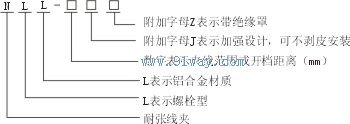

NLL系列配電螺栓型鋁合金耐張線夾及絕緣罩型號說明



型號規格及技術參數

型號	適用不剝皮安裝導線規劃(mm2)(10kV)	適用不剝皮安裝導線規劃(mm2)(1kV)	適用剝皮安裝導線規劃(mm2)	夾線范圍 (mm)	U形螺絲		標稱破壞 載荷(kN)	配套絕緣罩型號
					個數	直徑
NLL-1(190)	/	/	16~70	Φ7.6~16.2	2	M12	40	NLLZ-230
NLL-2(230)	/	/	50~95	Φ8.5~19.6	2	M12	40
NLL-3(285)	/	/	95~150	Φ11.4~22.6	2	M12	70	NLLZ-285
NLL-4(320)	/	/	120~185	Φ13~26.4	3	M12	70	NLLZ-320
NLL-5(350)	/	/	120~300	Φ13~28.6	3	M14	70	NLLZ-350
NLL-190J	16~50	16~70		Φ7.6~16.2	2	M10	40	NLLZ-230
NLL-230J	25~95	70~120		Φ8.5~19.6	2	M10	40
NLL-285J	95~150	120~240		Φ11.4~22.6	2	M 12	70	NLLZ-285
NLL-320J	150~240	/		Φ13~26.4	2	M12	70	NLLZ-320
NLL-350J	300	/		Φ13~28.6	3	M12	70	NLLZ-350

注：
1.本產品也可用于剝線安裝，剝線安裝時應纏繞鋁包帶防止導線受損，剝線安裝時根據包纏后外徑對應表中夾線范圍選型
2.如果訂購帶絕緣罩的產品，請?jiān)傩吞?hào)后加Z,如“NLL-230Z";如單獨購買絕緣罩請按選型表選擇，如“NLLZ-230
