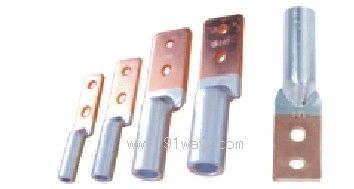

CAL-B系列銅鋁接線端子采用銅鋁摩擦焊工藝,其銅鋁過渡位于圓棒處(內(nèi)銷型一般位于平板處),因此具有良好的機械強度和電氣性能。

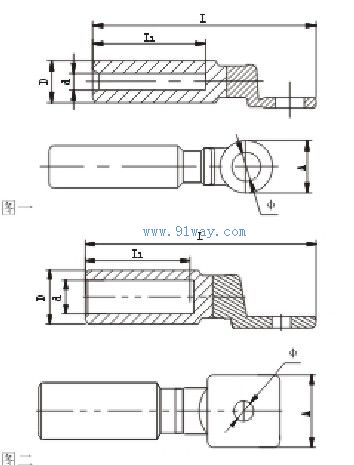

CAL-B系列銅鋁接線端子技術(shù)參數(shù)表
| 型號 |
主要尺寸(mm) |
備注 |
| d |
D |
L |
L1 |
A |
Φ |
| CAL-16B |
5.5 |
16 |
85 |
43 |
21 |
10.5 |
圖一 |
| CAL-25B |
6.5 |
16 |
85 |
43 |
21 |
10.5 |
| CAL-35B |
8.0 |
16 |
85 |
43 |
21 |
10.5 |
| CAL-50B |
9.0 |
20 |
90 |
43 |
25.6 |
12.8 |
| CAL-70B |
11.0 |
20 |
90 |
43 |
25.6 |
12.8 |
| CAL-95B |
12.5 |
20 |
90 |
43 |
25.6 |
12.8 |
| CAL-120B |
13.7 |
25 |
115 |
59 |
25.6 |
12.8 |
| CAL-150B |
15.5 |
25 |
115 |
59 |
30 |
12.8 |
| CAL-185B |
17.0 |
32 |
115 |
59 |
30 |
12.8 |
| CAL-240B |
19.5 |
32 |
115 |
59 |
30 |
12.8 |
| CAL-300B |
23.3 |
40 |
160 |
93 |
35 |
16.5 |
| CAL-400B |
26.0 |
40 |
160 |
93 |
35 |
16.5 |
| CAL-500B |
29.1 |
47 |
200 |
94 |
60 |
16.5 |
圖二 |
| CAL-630B |
32.5 |
47 |
200 |
94 |
60 |
16.5 |
