您的位置：您的位置：首頁 → 泵閥管件 → 風機 → 離心風機 → CBL系列船用防爆離心通風機

產品名稱：

CBL系列船用防爆離心通風機

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 離心風機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CBL系列船用防爆離心通風機產品詳細說明：

CBL系列船用防爆離心通風機是按照GB11799-89《船用防爆離心通風機》與GB11800-89《船用防爆軸流通風機》、GB3836-2000《爆炸性環境用防爆電氣設備》中的“1通用要求”及“2隔爆型電氣設備d”的有關規定和中國船級社現行的《鋼質海船入級和建造規范》的有關規定設計制造的。
本系列防爆通風機經中華人民共和國防爆檢驗單位檢驗合格，取得了防爆合格證，同時也經中國船級社檢驗合格，取得了產品船檢認可證書。

用途
CBL系列船用防爆離心通風機的防爆標志為：ExdⅡBT4。可輸送含有易燃、易爆的混合性氣體或蒸汽，可輸送空氣、含有鹽霧的海洋空氣和含有油霧等腐蝕性空氣。
防爆通風機適用于抽除船舶上油艙、貨艙、泵艙、蓄電池艙、彈藥艙、飛機庫、油漆間等所含有易燃、易爆的混合性氣體或蒸汽，也適用于船舶其它艙室的通風換氣和陸上各部門的相應場所。
防爆通風機可配用50Hz，380V或60Hz，440V，YB-H系列隔爆型船用三相異步電動機。
工作條件
ⅡB級、T4組爆炸性混合物氣體的艙室和場所。
環境溫度：-25～+50℃
空氣相對濕度：不大于95%
周期性搖擺：22.5°～45°
(搖擺周期５～10S)
持續橫傾：15° 持續縱傾：10°
振動：有
沖擊：有
結構型式
防爆通風機制成Ⅰ型(直聯式)和Ⅱ型(隔艙式)兩種結構型式。整機結構：均為無火花型結構。
Ⅰ型(直聯式)防爆通風機制成防爆電動機直接傳動式結構。即葉輪直接裝在電動機軸上，機殼固定在防爆電動機法蘭上。
Ⅱ型(隔艙式)為防爆通風機和電機分隔艙結構。由風機、傳動組、彈性聯軸器、電動機等組成。傳動組由軸承體、軸承、軸、銅環、密封填料等組成：能測溫加油。一端直聯防爆通風機，一端直聯隔艙壁。
防爆通風機為臥式、單級、單吸入和氣密式結構，超聲波細胞粉碎機,恒溫水槽,無菌均質器,小型噴霧干燥機也可制成立式結構。
防爆通風機可制成順時針旋轉(右轉)或逆時針旋轉(左轉)：
逆轉(左轉)——從防爆電動機端正視，葉輪按逆時針?lè)较蛐D(zhuǎn)，以“L”表示。
順轉(右轉)——從防爆電動機端正視，葉輪按順時針?lè)较蛐D(zhuǎn)，以“R”表示。
防爆通風機的出口位置按葉輪轉向制成以下幾種基本形式。根據需要，出風口位置允許采用按30°或22.5°變化的其它型式。

CBL系列船用防爆離心通風機特點
CBL型：
防爆，運轉安全可靠、尺寸小、重量輕、噪聲低
防腐蝕性能好
抗搖擺、振動和沖擊性能強
型號說明
防爆通風機以漢語拼音字母的字首，葉輪外徑、轉速和所配防爆電動機功率等來表示，示例如下：
（CBL-15/0.75-2920）R90°；
其中：
C—船, 用
B—防爆
L—離心通風機
Z—軸流通風機
15—葉輪外徑15cm(圓整值)
80—葉輪外徑80cm(圓整值)
A—葉輪代號，指A葉輪
075—防爆電動機功率075KW
75—防爆電動機功率75KW
2920—標準轉速為2920r/min
1460—標準轉速為1460r/min
I—結構型式為甲板式

風機型號 Type of the ventilator		流量 Folw rate m³/h	全壓 Total pressure Pa		靜壓 Static pressure Pa		轉速 Rotational speed r/min	電動機Motor					重量 Weight
								頻率 Freq Hz	功率 Power kw		型號Type
									Ⅰ型 TypeⅠ	Ⅱ型 TypeⅡ	Ⅰ型TypeⅠ	Ⅱ型TypeⅡ	I型	Ⅱ型
CBL-15		500 800	550 540		490 390		2920	50	0.75	1.5	YB80₁-2-H	YB90S-2-H Y90S-2-H	40	61
		600 960	780 645		590 470		3500	60
CBL-16		800 1200	600 590		490 340		2920	50	0.75	1.5	YB80₁-2-H	YB90S-2-H Y90S-2-H	41	62
		960 1400	860 840		705 490		3500	60
CBL-17		800 1200	695 685		590 440		2920	50	0.75	1.5	YB80₁-2-H	YB90S-2-H Y90S-2-H	42	63
		960 1400	1000 980		840 635		3500	60
CBL-18		1200 1500	810 810		635 540		2920	50	1.1	1.5	YB80₂-2-H	YB90S-2-H Y90S-2-H	43	64
		1400 1800	1165 1165		910 775		3500	60
CBL-19		1500 2000	900 880		735 590		2920	50	1.5	1.5	YB90S-2-H	YB90S-2-H Y90S-2-H	44	71
		1800 2400	1295 1265		1060 840		3500	60
CBL-20		800	245		195		1460	50	0.75	1.1	YB80₂-4-H	YB90S-4-H Y90S-4-H	45	67
		960	350		285		1750	60
CBL-20		1500 2000	1050 1030		880 735		2920	50	2.2	3	YB90L-2-H	YB100L-2-H Y100L-2-H	55	80
		1800 2400	1510 1480		1265 1060		3500	60
CBL-21		2000 2500	1175 1165		930 785		2920	50	2.2	3	YB90L-2-H	YB100L-2-H Y100L-2-H	58	79
		2400 3000	1685 1675		1330 1125		3500	60
CBL-22		2500 3000	1275 1255		980 830		2920	50	2.2	4	YB90L-2-H	YB112M-2-H Y112M-2-H	60	86
		3000 3600	1830 1805		1410 1195		3500	60	3		YB100L-2-H		63
CBL-23		2500 3000	1400 1410		1175 1080		2920	50	2.2	4	YB90L-2-H	YB112M-2-H Y112M-2-H	62	88
		3000 3600	2010 2030		1685 1550		3500	60	4		YB112M-2-H		65
CBL-24		1500 2000	410 360		340 245		1460	50	0.75	1.1	YB80₂-4-H	YB90S-4-H Y90S-4-H	48	75
		1800 2400	590 520		490 350		1750	60
CBL-24	3000 4000		1653 1560	1370 1080		2920		50	3	4	YB100L-2-H	YB112M-2-H Y112M-2-H	69	102
	3600 4800		23502 2235	1970 1550		3500		60	5.5	5.5	YB132S₁-2-H	YB132S₁-2-H Y132S₁-2-H	104	127
CBL-25	2000 2500		430 430	340 295		1460		50	1.1	1.1	YB90S-4-H	YB90S-4-H Y90S-4-H	59	79
	2400 3000		615 615	490 420		1750		60
CBL-25		4000	1910		1570	2920		50	4	4	YB112M-2-H	YB112M-2-H Y112M-2-H	79	104
		4800	2745		2255	3500		60	7.5	7.5	YB132S₁-2-H	YB132S₁-2-H Y132S₁-2-H	110	143
CBL-27		2500 3000	510 510		390 340	1460		50	1.5	1.5	YB90L-4-H	YB90L-4-H Y90L-4-H	65	85
		3000 3600	735 735		560 490	1750		60
CBL-29		2500 3000	625 570		540 440	1460		50	1.5	1.5	YB90L-4-H	YB90L-4-H Y90L-4-H	68	88
		3000 3600	900 810		775 635	1750		60
CBL-30		3000 4000	645 635		540 440	1460		50	1.5	2.2	YB90L-4-H	YB100L₁-4-H Y100 L₁-4-H	70	101
		3600 4800	930 910		775 635	1750		60	2.2		YB100L₁-4-H		78
CBL-32		4000 5000	745 735		590 490	1460		50	2.2	3	YB100L₁-4-H	YB100L₂-4-H Y100L₂-4-H	81	106
		4800 6000	1070 1060		840 705	1750		60	3		YB100L₂-4-H		83
CBL-33		4000 5000	820 795		685 590	1460		50	2.2	3	YB100L₁-4-H	YB100L₂-4-H Y100L₂-4-H	84	109
		4800 6000	1185 1135		990 840	1750		60	3		YB100L₂-4-H		86
CBL-34		5000 6000	860 840		685 590	1460		50	3	4	YB100L₂-4-H	YB112M-4-H Y112M-4-H	87	123
		6000 7200	1235 1215		990 840	1750		60	4		YB112M-4-H		100
CBL36		5000 6000 7200	970 930 870		830 735 590	1460		50	4	4	YB112M-4-H	YB112M-4-H Y112M-4-H	83	106
		6000 7200 8600	1390 1330 1255		1195 1060 840	1750		60	5.5	5.5	YB132S-4-H	YB112M-4-H Y112M-4-H	105	138
CBL-37		6000 7200	1010 990		830 735	1460		50	4	4	YB112M-4-H	YB112M-4-H Y112M-4-H	108	131
		7200 8600	1450 1420		1195 1060	1750		60	5.5	5.5	YB132S-4-H	YB132S-4-H Y132S-4-H	130	163
CBL-39		6000	490		340	970		50	2.2	2.2	YB112M-6-H	YB112M-6-H Y112M-6-H	111	134
		7200	705		490	1160		60
CBL-39		7200 9000	1185 1090		980 785	1460		50	5.5	7.5	YB132S-4-H	YB132M-4-H Y132M-4-H	138	186
		8600 10800	1705 1560		1410 1125	1750		60	7.5		YB132M-4-H		153
CBL-40		5000 6000	1215 1175		1080 980	1460		50	4	4	YB112M-4-H	YB112M-4-H Y112M-4-H	112	135
		6000 7200	1745 1685		1550 1410	1750		60	7.5	7.5	YB132M-4-H	YB132M-4-H Y132M-4-H	149	182
CBL-42		6000 7200	590 540		490 390	970		50	2.2	3	YB112M-6-H	YB132S-6-H Y132S-6-H	123	179
		7200 8600	840 775		705 560	1160		60	3		YB132S-6-H		146
CBL-42		9000 12000	1305 1285		1080 880	1460		50	7.5	7.5	YB132M-4-H	YB132M-4-H Y132M-4-H	165	198
		10800 14000	1870 1840		1550 1265	1750		60	11	11	YB160M-4-H	YB160M-4-H Y160M-4-H	218	263
CBL-44		7200 9000	635 600		490 390	970		50	3	3	YB132S-6-H	YB132M₁-6-H Y132M₁-6-H	150	193
		8600 10800	910 860		705 560	1160		60	4		YB132M₁-6-H		160
CBL-44		9000 12000	1480 1450		1275 980	1460		50	11	11	YB160M-4-H	YB160M-4-H Y160M-4-H	222	267
		10800 14000	2130 2090		1830 1410	1750		60	15	15	YB160L-4-H	YB160L-4-H Y160L-4-H	240	285
CBL-46		9000	675		490	970		50	4	4	YB132M₁-6-H	YB132M₁-6-H Y132M₁-6-H	166	199
		10800	970		340	1160		60	5.5	5.5	YB132M₂-6-H	YB132M₂-6-H Y132M₂-6-H	181	214
CBL-46		12000 15000	1610 1500		1275 980	1460		50	15	15	YB160L-4-H	YB160L-4-H Y160L-4-H	228	273
		14000 18000	2300 2155		1830 1410	1750		60	18.5	18.5	YB180M-4-H	YB180M-4-H Y180M-4-H	300	245
CBL-48		9000 12000	735 655		590 390	970		50	4	4	YB132M₁-6-H	YB132M₁-6-H Y132M₁-6-H	169	202
		10800 14000	1060 940		840 560	1160		60	5.5	5.5	YB132M₂-6-H	YB132M₂-6-H Y132M₂-6-H	185	218
CBL-48		12000 15000	1735 1695		1470 1275	1460		50	15	15	YB160L-4-H	YB160L-4-H Y160L-4-H	249	294
		14000 18000	2490 2440		2120 1830	1750		60	22	22	YB180L-4-H	YB180L-4-H Y180L-4-H	353	398
CBL-50		12000	775		540	970		50	5.5	5.5	YB132M₂-6-H	YB132M₂-6-H Y132M₂-6-H	190	223
		14000	1110		775	1160		60	7.5	7.5	YB160M-6-H	YB160M-6-H Y160M-6-H	230	275
CBL-50		15000 18000	1830 1795		1470 1275	1460		50	18.5	18.5	YB180M-4-H	YB180M-4-H Y180M-4-H	255	309
		18000 21000	2633 2580		2120 1830	1750		60	22	22	YB180L-4-H	YB180L-4-H Y180L-4-H	359	404
CBL-52		12000 15000	930 850		735 540	970		50	7.5	7.5	YB160M-6-H	YB160M-6-H Y160M-6-H	241	286
		14000 18000	1330 1225		1060 775	1160		60	11	11	YB160L-6-H	YB160L-6-H Y160L-6-H	265	310
CBL-54		15000	940		685	970		50	7.5	7.5	YB160M-6-H	YB160M-6-H Y160M-6-H	252	297
		18000	1350		990	1160		60	11	11	YB160L-6-H	YB160L-6-H Y160L-6-H	276	321
CBL-56		15000 18000	1060 1010		830 685	970		50	11	11	YB160L-6-H	YB160L-6-H Y160L-6-H	287	312
		18000 21000	1520 1440		1195 980	1160		60	15	15	YB180L-6-H	YB180L-6-H YB180L-6-H	382	427
CBL-58		18000	1155		880	970		50	15	15	YB180L-6-H	YB180L-6-H Y180L-6-H	393	438
		21000	1655		1265	1160		60	18.5	18.5	YB200L₁-6-H	YB200L₁-6-H Y200L₁-6-H	398	455

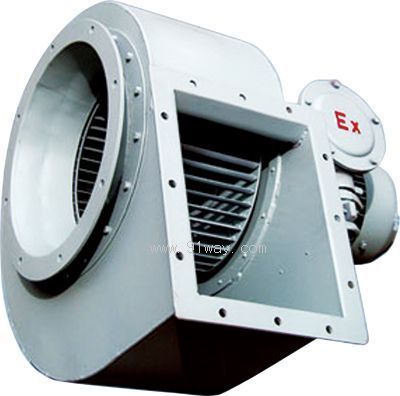

CBL系列船用防爆離心通風機

CBL系列船用防爆離心通風機（示意圖）
