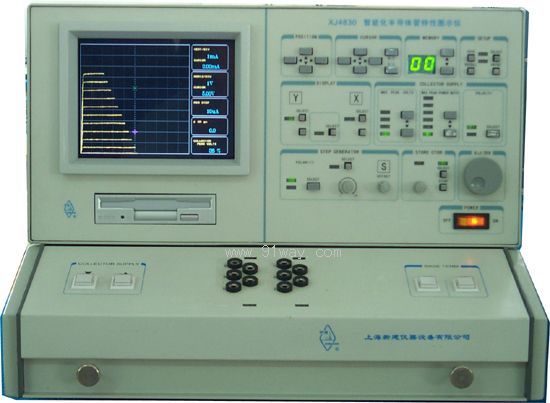

XJ4830型智能半導體管特性圖示儀產品詳細說明：

XJ4830型智能半導體管特性圖示儀為先進的智能儀器
測試開關智能控制，各種控制開關測試條件可預置、測試結果可存盤、可打印輸出，并可適用PC機顯示被測器件特性曲線。
綜合的存儲能力
被測器件的各種特性曲線可編輯存儲在機內硬盤或軟盤中，可隨時調用。并可同時顯示二簇特性曲線，便于用戶對被測器件的比較和配對。
自動光標測量
提供光標測量方式，用CRT讀出，顯示測試檔級、測試值、β、gm及集電極峰值電壓輸出百分比。
友好的人機界面
最大可能的方便用戶控制操作，采用彩色LCD顯示。

XJ4830型智能半導體管特性圖示儀主要技術指標
集電極掃描信號
輸出電壓范圍及電流容量0～10V 50A0～60V 5A
0～350V 1A0～2000V 0.1A
基極階梯信號
階梯電流1μA/級～0.5A/級,按1、2、5進制共18檔
階梯電壓0.1V/級～2V/級,按1、2、5進制共5檔
Y軸偏轉系數
集電極電流1μA/div～5A/div,按1、2、5進制共21檔
X軸偏轉系數
集電極電壓50mV/div～200V/div,按1、2、5進制共12檔
基極電壓0.5V/div～2V/div,按1、2、5進制共5檔
一般性能
使用電源AC 220V/50Hz
顯示面7英寸彩色LCD顯示
分辨率640×480
視在功率約80VA（非測試狀態）
約300VA（最大功率）
外形尺寸415B×315H×720Dmm
重量約37Kg
