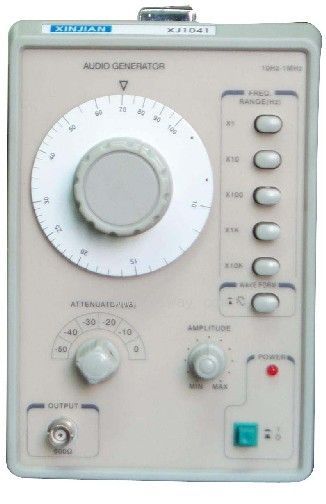

XJ1040系列低頻信號發生器產品詳細說明：

XJ1040系列低頻信號發生器采用文氏橋振蕩電路，具有輸入阻抗高、頻率特性寬、失真度低，穩定性好，外型美觀，使用方便等特點。是對放大器、音響設備等性能指標測試的理想設備，廣泛應用于工廠、院校、實驗室等場合。

一、XJ1040系列低頻信號發生器規格

型  號	刻度盤指示	數字顯示	帶 1Hz~100MHz     LED5位頻率計	帶5W功率輸出	帶3位LED電壓表
XJ1041	▲
XJ1041A	▲			▲
XJ1042		▲	▲		▲
XJ1042A		▲	▲	▲	▲

二、指術指標
1、頻率范圍：
10Hz~1MHz 分為五檔
2、頻率精度：
±(3%+1Hz)在刻度10及100位置時 (XJ1041/XJ1041A)
＜±0.1% (XJ1042/XJ1042A)
3、失真度：
500Hz~20kHz ≤0.1% (XJ1041)
1kHz~20kHz ≤0.1% (XJ1041A/XJ1042/XJ1042A)
4、正弦波特性：
輸出電壓： ≥10Vrms (600Ω負載)
頻率響應： 10Hz~1MHz ±0.5dB
5、方波特性：
輸出電壓： ≥30Vp-p (空載)
上升和下降時間： ≤200ns
上沖： ≤2% (在1kHz最大輸出)
對稱性： 50%±5% (在1kHz最大輸出)
TTL電平：
6、頻率測量范圍： 1Hz~100MHz (XJ1042/XJ1042A)

三、XJ1040系列低頻信號發生器一般性能

1、使用電源：AC 220V/110V 50Hz/60Hz
2、外型尺寸：130B×200H×250D mm
3、重 量： 3kg
