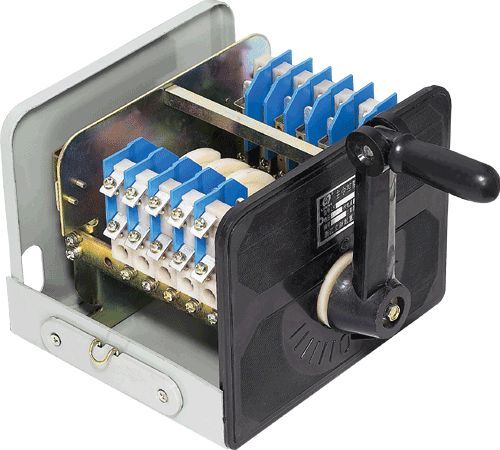

LK16系列主令控制器產品詳細說明：

用途及分類

LK16系列非調整式主令控制器（簡稱控制器）主要用作磁力控制器的遙遠控制，適用于直流電壓至220伏，交流電壓至380伏，50HZ長期工作電流為10安。按控制回路數為12個回路與6個回路2種，按操縱方式分：手柄式與手輪式。
技術數據

1.控制器的技術婁據列于表1及表2、控制器的接通與分斷能力：

表1

控制器類別	等級代號	Pe（伏安）	接通與分斷				LR（A）	試驗次數
			U/Ue	l/le	COSФ	L/R
交流	JF2	300	1．1	1．1×10	0．2		5	50
	JF3	1000	1．1	1．1×16	0．15		10	50
直流	ZF2	60	1．1	1．1×3		30	5	20
	ZF3	90	1．1	1．1×5		50	10	20
	ZF4	180	1．1	1．1×7		50	10	20

注：（1）Ue：額定工作電壓（伏）、le：額定工作電流（安）、lR：額定發熱電流（安）、U：試驗壓（伏）、l：試驗電壓（安）、Pe：額定控制容量（伏安）、le=l`e/Ue≤Lr、COSФ：產流功率因數、1、/R：直流時間常數（毫秒）。

控制器的電壽命：表2

控制器類別	等級代號	Pe（伏安）	接通				接通
			U/Ue	l/le	COSФ	L/R	U/Ue	l/le	COSФ	L/R
交流控制器	JF2	300	1	10	0．2		1	1	0．25
	JF3	1000	1	16	0．15		1	1	0．20
直流控制器	ZF2	60	1	3		30	1	1		150
	ZF3	90	1	5		50	1	1		200
	ZF4	180	1	7		50	1	1		200

控制器的操作頻率為1200次/時

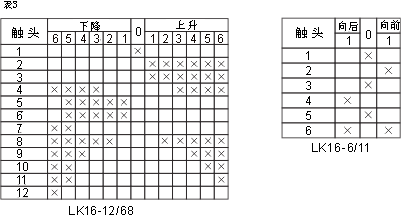

2.根據被控制線路的不同要求，可按不同的關合表制成控制器，其典型觸頭關合見表3

LK16系列主令控制器結構概述:

1、本系列控制器為了滿足生產需要其操縱機構（1）制成手柄式和手輪式2種形式。一般用于手柄式則為臥式安裝，并且其手把可以垂直于手柄或者與手柄為一條軸線進行工作，手輪式則適用于立式安裝，基架是同端蓋2與底架5通過支柱（4）與上下兩條支柱用螺釘連結成一體，從而接觸組（7）可以固定于左右兩支柱（4）上。凸輪轉軸（8）是由凸輪片疊積而形成，定位棘輪（11）裝入軸之尾部，其軸向緊固是依靠手柄端固定螺栓與尾端之墊圈（13）、弓形板（12）及螺栓實現的。定位機構是同懸架（6）與彈簧支持件（9）和兩個彈簧（14）組成的。滾子10通過塑料套安裝在彈簧支持件（9）上與棘輪作相對滾動。基架可安裝于底座（5）上，以罩（3）復蓋之構成保護式

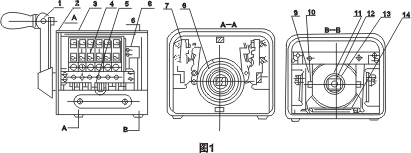

2、控制器的結構詳見圖1

1、操縱機構2、端蓋子3、罩4、支柱5、底坐6、懸架7、接觸組
8、凸輪轉軸9、彈簧支持件10、滾子11、棘輪12弓形板13、墊圈14、彈簧
安裝、使用與維護

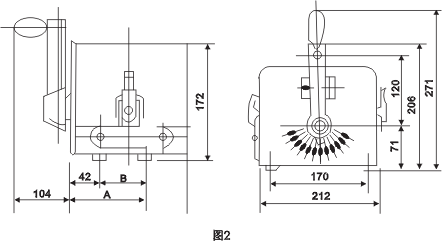

2、控制器外形及安裝尺寸見圖2，圖3及表4。
（1）安裝時必須將控制器牢固的裝在墻壁或托架上，在控制器的底座上各有兩個方向的引線。
（2）控制器應定期檢查，每周不應少于一次，并須遵守下列要求。
I：在磨擦部分應經常保持有一薄層的潤滑劑（可采用工業凡士林）。
II：觸頭的工作表面應無很大的溶斑，燒熔的地主可用細銼力細微修理，不允許采有砂紙。
III：所有螺紋連接必須緊固，特別是觸頭之聯結部位。
IV：必須定期清除控制器中之灰塵和泥土，可用壓縮空氣或干布擦抹。V：損壞的零件應及時更換

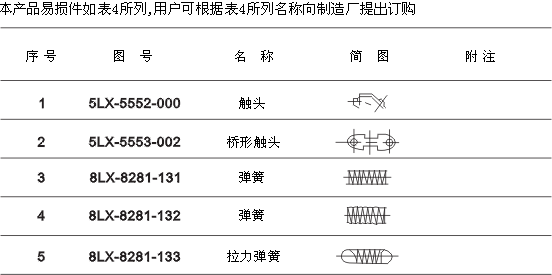

易損件

圖2
及圖3系LK16系列非調整式主令控制器外形圖
表4

控制回路數	尺寸
	A		B
12	190		70
6	136
