您的位置：您的位置：首頁 → 低壓電器 → 主令電器 → 主令控制器 → LK18系列主令控制器

產品名稱：

LK18系列主令控制器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 主令控制器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

LK18系列主令控制器產品詳細說明：

LK18□系列凸輪非調整式主令控制器（以下簡稱主令控制器），適用于交流50HZ額定工作電壓至380V及直流額定工作電壓至220V的電力傳動裝置中，轉換控制電路來達到對控制站的遙遠控制。

分類及型號意義

2．1分類
2．1．1按防護型號式分
a、無防護式：
b、防護式。
2．1．2按操作方式分：
a、水平旋轉操作；
b、立式往復操作。
2．1．3按工作電流種類分
a、交流；
b、直流。
2．2型號含義主令控制器的型號及其含義如右：

技術參數
3．1手柄操作力：不大于30N；
3．2最多控制檔位：左右各六檔；
3．3最多控制回路數：12個；
3．4主令控制器的通斷能力應符合表1規定。

表1

使用類別	額定工作電流（A）	接通條件			分斷條件			通斷次數	間隔時間（S）	通電時間（S）
AC-11	2．6①	l（A）	U（V）	COsФ	L（A）	Ur（V）	COsФ	50	5~10	0.5~1
AC-11	2．6①	28．6	418	0．7	28．6	418	0．7	50	5~10	0.5~1
DC-11	0．4②	l（A）	U（V）	T0.95	l（A）	U（V）	T0.95	20	5~10	0.5~1
DC-11	0．4②	0.44	242	300ms	0.44	242	300ms	20	5~10	0.5~1

①-——2．6A是在額定工作電壓為交流380V時的電流值。
②——0．4A是在額定工作電壓為直流220V時的電流值。
3．5主令控制器的電壽命應符合表2規定，也允許按表2進行一次1min內60次的通斷操作。

表2

使用類別	額定工作電流（A）	接通條件			分斷條件			通斷次數
AC-11	2．6①	l（A）	U（V）	COsФ	L（A）	Ur（V）	COsФ	通斷次數
AC-11	2．6①	26	380	0．7	2．6	380	0．4
DC-11	0．4②	1（A）	U（V）	T0.95	l（A）	U（V）	T0.95
DC-11	0．4②	0．4	220	300ms	0．4	220	300ms

①②——所對應的額定工作電壓值同表1
正常工作條
4．1周圍空氣溫度
4．1．1周圍最高空氣溫度不超過+40℃；
4．1．2周圍空氣溫度24h的平均值不超過+35℃；
4．1．3周圍空氣溫度下限不低于-5℃。
注：超出以上溫度范圍時，用戶應與制造廠協商解決。
4．2安裝地點的海拔高度，不超過2000m。
4．3大氣條件
    大氣的相對濕度，在周圍最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度；在最濕月的平均溫度為25℃時，月平均最大相對濕度為90%，并考慮到因溫度變化發生在產品表面的凝露。
4．4污染等級
主令控制器的污染等級為3級。
4．5安裝類別
主令控制器的污染類別為III類。
注：凡超出上述條件使用時，應由供需雙方作為特殊定貨協議解決。
結構概述

    LK18-10K、10KL型主令控制器的防護等級為lp00，
    LK18-10、10L型主令控制器的防護等級為Lp40，采用立式安裝。
    令控制器分為三個部分：傳動機構部份、凸輪、觸頭系統部分和殼體部分。
    為避免由于起重機震動和意外碰撞時操縱機構誤動作，操縱手柄帶有零位自鎖裝置。操作時只需將手柄壓下，零位自鎖裝置打開，便可操作。
    機械傳動部分裝在箱體上部，立式操作機構手柄是經傘齒輪傳動凸輪軸。水平操縱手柄是直接傳動凸輪軸，使觸頭組按規定程序分合。
    主令控制器的凸輪軸均為立式布置，傳動部分各支點均用滾動軸承，以減少摩擦力。
    定位輪是由3mm厚鋼板沖壓而成的，并經過處理而獲得耐磨性，棘輪上沖有六個定位孔，定位螺釘裝入位置不同的孔內，即可決定操縱手柄的檔位數。在左右各六檔的范圍內，檔位數可以任意選擇。定位棘輪彈簧力是可以調整的、這樣就可以根據具體情況、在分檔清楚的前提下、調整棘輪彈簧力使手柄操縱力在許可的范圍內。
    凸輪為黑色酚醛注射料，其結構為插入式，不僅保證了裝配位置準確，而且如欲變換觸頭分合程序時，可以方便地取下任意凸輪，不必將整臺產品大拆大卸。
    機座采用壓鑄鋁件，上面板采用鋼板拉伸成形，機座和面板用4個支柱聯成一體，具有重量輕、剛度好的特點，前后外罩均能方便拆下供安裝、配線和維修用。
主令控制器觸頭分合程序
6．1主令控制器根據凸輪位置變化的觸頭元件分合程序見表3
訂貨時須指明控制器的用途以及相應的觸頭分合程序（包括控制器的檔位數），觸頭元件分合程序見表3
6．2標準線路主令控制器觸頭分合程序見表4：

外形及安裝尺寸

型號尺寸	LK18A	LK18B
a	210	210
b	230	230
c	180	220
L1	650	502
L2	730	600
L3	850	720

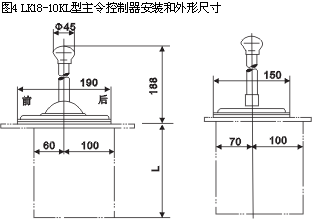

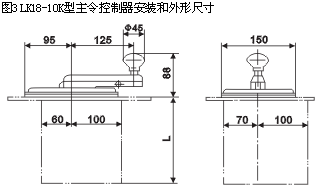

7．1控制器的外形及安裝尺寸見圖1、2
7．2觸頭元件的接線螺釘為10A、32A為M5，63A為M6。

觸頭元件分合程序匯總表

分合號	控制器檔位
	向后、向左、下降					0	上升、向右、向前
	5	4	3	2	1	0	1	2	3	4	5
1						×
2						×	×	×	×	×	×
3	×	×	×	×	×	×
4							×	×	×	×	×
5	×	×	×	×	×
6	×	×	×	×	×		×	×	×	×	×
7	×	×	×	×				×	×	×	×
8	×	×	×						×	×	×
9	×	×								×	×
10	×										×
11					×	×	×
12					×		×
13				×	×		×	×
14			×	×	×		×	×	×
15		×	×	×	×		×	×	×	×
16
17
18
19
20
21		×	×	×	×	×	×	×	×	×	×
22			×	×	×	×	×	×	×	×	×
23				×	×	×	×	×	×	×	×
24					×	×	×	×	×	×	×
25								×	×	×	×

26									×	×	×
27										×	×
28	×	×	×	×		×	×	×	×	×	×
29	×	×	×			×	×	×	×	×	×
30	×	×	×	×			×	×	×	×	×
31	×	×	×				×	×	×	×	×
32	×	×					×	×	×	×	×
33			×	×	×		×	×	×	×	×
34				×	×		×	×	×	×	×

觸頭元件分合程序匯總表表3

分合號	控制器檔位
	向后、向左、下降					0	上升、向右、向前
	5	4	3	2	1	0	1	2	3	4	5
35					×		×	×	×	×	×
36				×			×	×	×	×	×
37			×				×	×	×	×	×
38	×	×	×					×	×	×	×
39	×	×						×	×	×	×
40	×								×	×	×
41	×									×	×
42	×	×	×			×	×	×	×
43	×	×				×	×	×	×
44	×					×	×	×
45						×	×	×
46						×	×	×
47						×	×
48							×	×	×
49								×	×
50									×
51								×
52							×
53					×	×	×	×
54				×	×		×	×	×
55					×		×	×
56					×						×
57				×	×	×				×	×
58
59
60
61	×	×	×	×	×	×	×	×	×	×
62	×	×	×	×	×	×	×	×	×
63	×	×	×	×	×	×	×	×

64	×	×	×	×	×	×	×
65	×	×	×	×
66	×	×	×
67	×	×
68	×	×	×	×	×	×		×	×	×	×

續表3

分合號	控制器檔位
	向后、向左、下降					0	上升、向右、向前
	5	4	3	2	1	0	1	2	3	4	5
69	×	×	×	×	×	×			×	×	×
70	×	×	×	×	×			×	×	×	×
71	×	×	×	×	×				×	×	×
72	×	×	×	×	×					×	×
73	×	×	×	×	×		×	×	×
74	×	×	×	×	×		×	×
75	×	×	×	×	×		×
76	×	×	×	×	×			×
77	×	×	×	×	×				×		×
78	×	×	×	×					×	×	×
79	×	×	×	×						×	×
80	×	×	×							×	×
81	×	×									×
82			×	×	×	×			×	×	×
83			×	×	×	×				×	×
84				×	×	×
85			×	×	×	×
86				×	×	×
87					×	×
88			×	×	×
89			×	×	×
90			×
91				×
92					×	×
93				×	×	×
94			×	×	×	×	×
95				×	×	×
96	×					×
97	×	×				×	×
98
99
100

觸頭分合程序表

本規格	檔位		觸頭元件數量	觸頭分合程序②
本規格	下降向左向右	上升向右向前	觸頭元件數量	觸頭分合程序②
401	5	6	4	1、6、5、4
501	3	3	5	1、4、5、7、8
502		4	5	52、51、50、27、4
601	3	3	6	1、6、4、5、7、8
602	1	1	6	1、1、92、62、92、52
603	2	2	6	1、1、4、51、5、91
604	3	3	6	1、95、5、4、66、30
605	3	3	6	14、4、13、5、13、12
606	2	2	6	1、13、91、5、4、1
607	4	4	6	1、65、4、5、8、9
701	3	3	7	1、6、4、5、7、8、1
702	4	4	7	1、6、4、5、7、8、9
801	1	1	8	1、1、92、52、92、52、92、52
802	5	5	8	1、6、4、5、7、8、9、10
1001	4	4	10	1、2、3、4、5、4、5、7、8、9
1002	5	5	10	1、4、5、4、5、65、65、8、9、10
1003	1	1	10	1、12、92、52、92、52、3、3、1、3
1101	4	4	11	1、6、5、4、5、4、7、8、9、1、12
1102	3	3	11	1、65、4、4、11、66、91、30、38、8、6
1201	4	4	12	1、71、71、71、39、9、5、71、47、3、85、23
1202	4	4	12	1、63、64、78、27、6、77、4、45、26、80、9
1203	5	5	12	1、6、4、5、7、8、9、10、12、1、5、4
1204	3	3	12	1、14、4、5、70、78、26、47、66、4、49、77
1205	5	5	12	1、6、5、4、5、4、65、25、8、7、9、10
1206	5	5	12	1、6、5、4、2、4、28、61、42、43、44、96
1207	4	4	12	1、23、24、38、81、6、37、5、85、66、40、9
1208	4	4	12	1、6、66、4、4、93、90、67、24、38、40、9
1209	4	3	12	1、6、5、26、5、4、26、78、40、8、23、23
1210	4	4	12	1、6、24、38、8、80、66、34、66、85、5、4
1211	4	3	12	1、6、5、4、30、38、66、87、40、5、65、31

注①：觸頭分合程序欄中的數字為表3中的分合號
使用及維修
8．1主令控制器應用安裝螺釘固定，然后將手柄用力下推，自鎖裝置自動脫開，即可操作手柄。
8．2按照觸頭元件分合程序，分別逐檔操作控制器，觀察觸頭的分合是否與觸頭分合程序相符，如有不符，應予以調整或更換凸輪。
8．3在通電前必須檢查電動機和電阻器有關電氣系統的接線是否正確，接地是否可靠。
8．4通電后應細心檢查電動機運行情況，若有差異立即切斷電源，待查明原因后方可繼續通電。
8．5主令控制器應按以下要求經常檢查維修：
a、所有螺釘聯接部分必須緊固，特別是觸頭接線螺釘；
b、磨擦部分應經常保持一定的潤滑；
c、觸頭工作表面應無明顯的熔斑，燒熔的部位可用細銼刀精修理，不允許使用砂紙；
8．6損壞的零件要及時更換。

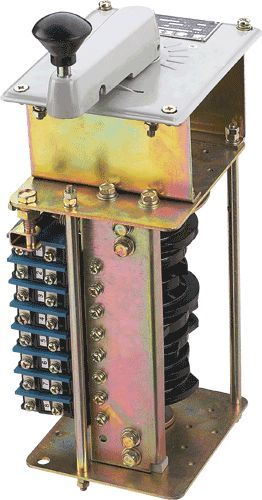

LK18系列主令控制器（示意圖）
