ZL系列整流器產品詳細說明：

1、簡介Applications
ZL系列整流器主要用作YEJ電磁制動三相異步電動機與電磁制動器（DZS系列）的接口。
ZLseriesballastservetoconnectYEJelectromagneticbrake3-phasemotorsandelectromagneticbrakes(DZSseries).
具有以下特點：
Theyare:
外形美觀、體積小、接線方便；
beautifullydesigned,smallsizedandeasytowire;
具有輸入、輸出保護電路。適用于電感器件的高頻次工作；
powerinputandoutputprotection,Goodforhighworkingfrequencyappliances;
密封性好，適合（YEJ）電動機標準的工作環境，可直接安裝在電機的接線盒內。
wellsealed.MeetsYEJmotor`sworkingconditionsandcanbewiringboxes.

2、ZL系列整流器主要性能參數：MainTechnicalData

數據 型號	輸入電壓(V AC) Input Voltage	輸出電壓(V DC) Output Voltage	尺寸Size
			L	B
ZL-99	220	99	13	28
ZL-170	380	170	14	33

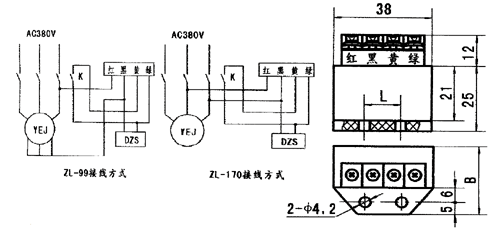

3、外形及安裝接線：OverallandInstallation

上圖為制動器快速制動接線方式。當制動器允許以較慢的速度制動時，可將“K”處短接。
（Theaboveisadiagramforhighspeedbrakingwiring.If
alowspeedbrakingisdesired,shortconnect"K"）
