WDZS1系列微型電磁失電制動器產品詳細說明：

一、簡介Applications
Wdzs1系列微型電磁失電制動器為通電脫離(釋放)、斷電彈簧制動的摩擦式制動器，廣泛應用于自動門、舞臺、醫療器械、辦公設備等機械傳動系統中，實現快速停車和準確定位。
該制動器具有結構緊湊、安裝便利、適應性廣、噪聲低、工作頻次于高、動作靈敏、制動穩定可靠等優點，是一種理想的自動化執行元件。

二、WDZS1系列微型電磁失電制動器性能參數MainTechnicalData

規格Specifications 　數據Contents	WDZS1-0.2	WDZS1-0.4	WDZS1-1.0	WDZS1-2.0
額定力矩 Rated Torque(N.m)	0.2	0.4	1.0	2.0
額定功率P20℃ Rated Power(W)	6	8	10	11
額定電壓 Rated Voltage(VDC)	12、24、96	12、24、96	12、24、96	12、24、96
接通時間 Connecting Time(ms)	35	37	39	42
斷開時間 Disconnecting Time(ms)	15	16	18	20
允許最高轉速 Allowable Max Speed(rpm)	5000	5000	5000	5000

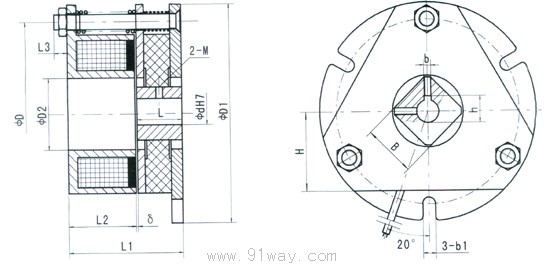

三、外形及安裝尺寸

尺寸 規格 Specifications	d	D	D1	D2	L	L1	L2	L3	h	b	H	M	b1	B	δ
WDZS1-0.2	6	40	47	13	10	27.3	18	4	--	--	17	3	3.5	10	0.2
WDZS1-0.4	6	49	58	19	12	30.1	18	5	--	--	21	3	3.5	14	0.2
WDZS1-1.0	8	60	69	36	14	33.2	20	5	9.4	3	26	3	3.5	18	0.25
WDZS1-2.0	10	73	83	35	15	33.2	20	5	11.8	4	32	4	5	25	0.25

四、安裝注意事項InstallationWarning
摩擦片與銜鐵表面保持清潔，不得有油污；
制動器出廠時氣隙已調整到正常工作氣隙，安裝時不需重新調整。

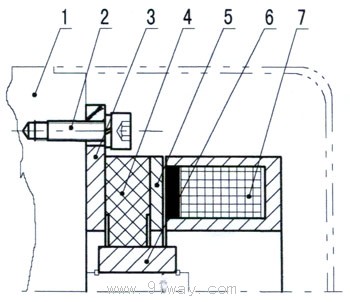

五、安裝示意圖

1.電機端蓋
2.安裝螺釘
3.安裝板
4.制動盤
5.銜鐵
6.軸套
7.磁軛組件
