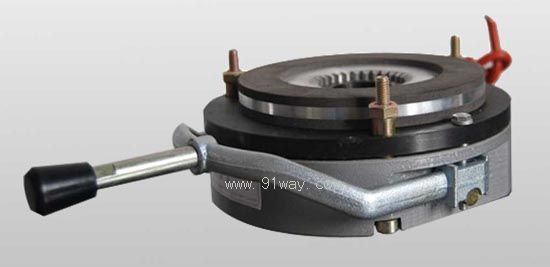

DZS3系列電磁失電制動器產品詳細說明：

DZS3系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要于Y系列電動配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、印刷、包裝等機械中，及在斷電時（防險）制動等場合。

DZS3系列電磁失電制動器具有結構緊湊、安裝方便、適應性廣、噪聲低、工作頻率高、動作靈敏、制動可靠等優點，是一種理想的自動化執行元件。

2、主要性能參數：Main Technical Data

規格Specifications 　數據Contents 名稱Item names	05	08	15	30	40	80	150
配套YEJ電機機座號 YEJ Motors Model Nimbers	71	80	90	100	112	132	160
額定力矩(N.m) Rated Braking Torque	5	7.5	15	30	40	80	150
額定功率P20℃(W) Rated Power	35	50	60	80	110	130	150

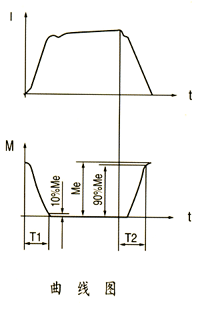

接通時間 Connecting Time T1	63	87	110	140	152	165	214
斷開時間 Disconnecting Time T2	55	72	95	120	130	140	180
最大工作氣隙 Maximum Working Air Crach δ	0.8	1	1	1	1	1.2	1.2
額定電壓(V dc) Rated Voltage	96	96	96	96	170	170	170
允許最高工作轉速 Allowable Max Speed	3000	3000	3000	3000	3000	3000	3000

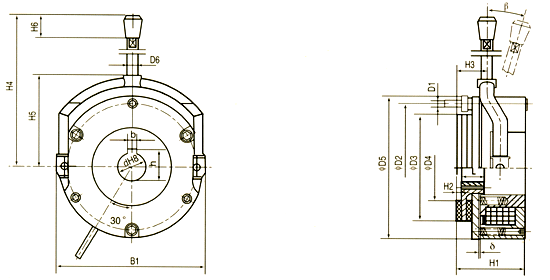

3、DZS3系列電磁失電制動器外形及安裝尺寸：Overall and lnstallation Dimensions

4、安裝：Installation
安裝注意事項 Warning
摩擦片及銜鐵表面不得有油污，必須保持清潔；
安裝時必須保證氣隙“δ”；
齒輪套不得有軸向竄動。
安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

安裝示意圖：Example for lnstallation
1、電機端蓋 motor side hood
2、空心螺栓裝置 manual releaser
3、制動盤 braking
4、銜鐵 hollow bolt
5、手動釋放裝置 manual releaser
6、齒輪套 gear hub
7、安裝螺釘 fixing screws
8、磁軛組件 magnetic yoke

DZS3系列電磁失電制動器
