DZS3系列A型電磁失電制動器產品詳細說明：

1、簡介（Applications）
　　DZS3系列A型電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Y系列電動機配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、包裝等機械中，及在斷電時（防險）制動等場合。
　　這種制動器具有結構緊湊、安裝方便、適應性廣、噪聲低、工作頻率高、動作靈敏、制動可靠等優點，是一種理想的自動化執行元件。
　
2、主要性能參數：Main Technical Data

規格Specifications 數據Contents 名稱Item names	05A	08A	15A	30A	40A	80A	150A	200A	300A	450A
配套YEJ電機機座號 YEJ Motors Model Nimbers	71	80	90	100	112	132	160	180	200	225
額定力矩(N.m) Rated Braking Torque	5	7.5	15	30	40	80	150	200	300	450
額定功率P20℃(W) Rated Power	35	50	60	80	110	130	150	150	200	200

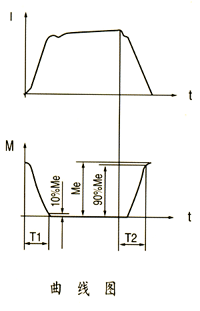

接通時間(ms) Connecting Time T1	63	87	110	140	152	165	214	252	303	359
斷開時間(ms) Disconnecting Time T2	55	72	95	120	130	140	180	210	250	270
最大工作氣隙(mm) Maximum Working Air Crach δ	0.8	1	1	1	1	1.2	1.2	1.2	1.5	1.5
額定電壓(V dc) Rated Voltage	96	96	96	96	170	170	170	170	170	170
允許最高工作轉速(rpm) Allowable Max Speed	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000

3、手動釋放裝置使用說明：
這是一種能軟、硬釋放的手動釋放裝置。當旋緊釋放螺釘，通過鋼球推動釋放板，從而拉動銜鐵解除制動，旋松螺釘，銜鐵通過彈簧力復位，恢復制動狀態，即為硬釋放；軟釋放時須將釋放螺釘換為手柄，向后端扳動手柄即可解除制動。（參見安裝示意圖）

4、外形及安裝尺寸：Overall and lnstallation Dimensions

尺寸 型號	d	D1	D2	D3	D4	D5	b	h	H1	H2	H3	H4	H5	L	δ
DZS3-05A	14.8	3×M5	90	75	45	101	4	16.2	56	3	41	76	63	20	0.3
DZS3-08A	19.8	3×M5	105	90	50	117	6	21.6	60	3.5	45	84	71	20	0.3
DZS3-15A	24.8	3×M6	114	95	60	127	8	28.1	65	4	50	95	77	25	0.4
DZS3-30A	29.5	3×M6	133	115	75	147	8	32.8	70	4	54	106	90	30	0.4
DZS3-40A	29.5	3×M8	150	124	75	166	8	32.8	73	4	57	118	101	30	0.5
DZS3-80A	39.5	3×M8	170	150	104	187	12	42.8	91	4.5	71	135	112	30	0.5
DZS3-150A	44.5	4×M10	202	175	107	222	12	47.8	100	4.5	80	165	130	35	0.6
DZS3-200A	49	4×M10	244	215	150	265	14	52.8	112	4.5	90	185	150	40	0.6
DZS3-300A	59	4×M12	280	248	155	310	18	63.4	126	4	104	205	175	50	0.8
DZS3-450A	65	4×M12	300	268	165	330	18	69.4	130	4	108	235	185	56	0.8

5、安裝：Installation
安裝注意事項 Warning
摩擦片及銜鐵表面不得有油污，必須保持清潔；
安裝時必須保證氣隙“δ”；
齒輪套不得有軸向竄動。
安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

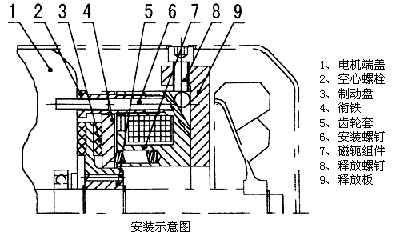

安裝示意圖：Example for lnstallation
1、電機端蓋 motor side hood
2、空心螺栓 hollow boit
3、制動盤 braking
4、銜鐵 armature
5、齒輪套 gear hub
6、安裝螺釘 fixing screws
7、磁軛組件 magnetic yoke
8、釋放螺釘 Releasing screw
9、釋放板 Releasing board
