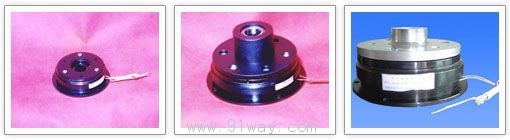

DLD1系列單片電磁離合器產品詳細說明：

1、簡介（Applications）
DLD1系列單片電磁離合器系無滑環干式，通電型工作的單片電磁離合器，線圈不旋轉，一個摩擦付，結構緊湊，傳遞力矩大，響應迅速，無空載損耗。

DLD1系列單片電磁離合器適用于高頻動作的機械傳動系統，可在主動部分運轉的情況下，使從動部分與主動部分結合或分離。廣泛適用于包裝機械、印刷機械、紡織機械、輕工機械、及辦公機械中。

2、DLD1系列單片電磁離合器主要性能參數：Main Technical Data

規格Specifications 數據Contents	DLD1-0.6	DLD1-1.2	DLD1-2.5	DLD1-5	DLD1-10	DLD1-16	DLD1-25	DLD1-32	DLD1-50	DLD1-100
額定力矩(N.m) Rated Braking Torque	6	12	25	50	100	160	250	320	500	1000
額定功率P20℃(W) Rated Power	13	16	20	32	40	45	54	60	80	100
額定電壓(V dc) Rated Voltage	24	24	24	24	24	24	24	24	24	24
接通時間(ms) Connecting Time T1	55	75	120	140	230	250	303	380	450	505
斷開時間(ms) Disconnecting Time T2	15	25	35	45	60	90	170	200	260	330
允許最高工作轉速(rpm) Allowable Max Speed	3600	3600	3000	3000	2500	2500	2500	2000	2000	1500

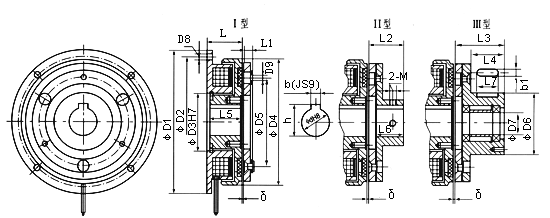

3、外形及安裝尺寸：Overall and lnstallation Dimensions

尺寸 型號	D1	D2	D3	D4	D5	D6	D7	D8	D9	M	d	L	L1	L2	L3	L4	L5	L6	L7	b	b1	h	δ
DLD1-0.6	80	72	35	68	50	38	12	4-4.3	3-4.1	M4	15	24	3.5	18.5	28.5	20	22.5	15	14	5	4	17.3	0.3
DLD1-1.2	105	95	42	90	66	45	15	4-5.5	3-4.1	M6	20	27	5	25	35	25	24	20	16	6	5	22.8	0.3
DLD1-2.5	130	110	52	112	80	55	20	4-5.5	3-5.2	M6	25	31	7	32	44	30	28.5	25	18	8	5	28.3	0.4
DLD1-5	158	147.5	62	145	101	64	25	6-5.5	3-6.2	M6	30	36	8.5	38.5	56.5	40	30.7	30	20	8	6	33.3	0.4
DLD1-10	190	175	80	169	120	75	30	4-9	3-8.2	M8	35	38	9	47	66	50	34.5	38	35	10	8	38.3	0.5
DLD1-16	230	215	100	213	158	90	40	4-9	3-10.2	M8	43	44	11	56	80	59	40	45	40	12	10	46.3	0.5
DLD1-25	270	258	110	245	182	98	40	4-9	3-10.2	M8	50	48	12.5	60.5	81.5	59	44	48	40	14	12	53.8	0.6
DLD1-32	290	270	120	167	210	118	45	4-11	3-12.2	M10	55	51	12.5	67.5	92.5	70	47	55	40	16	14	59.3	0.6
DLD1-50	310	290	130	286	248	125	50	4-11	4-12.2	M10	60	55	13.5	73.5	99.5	75	50	60	45	18	16	64.4	0.8
DLD1-100	440	420	200	424	315			4-12.5	4-16.2	M12	70	66	19	95			56	76		20		74.9	0.8

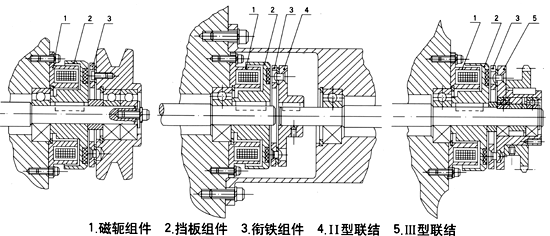

4、安裝：Installation
安裝注意事項 Warning
●摩擦片及銜鐵表面不得有油污，必須保持清潔；
Friction disc and armature surface should be kept clean and free of grease.
●安裝離合器必須保證同軸度不大于0.1mm；
The coaxial degree should not exceed 0.1mm.
●與離合器配合的軸孔與軸精密度為H8/h7

●離合器主、從動側需固定，不允許有軸向竄動，同時必須保證工作氣隙“δ”
Not allowed to move on axial direction. Airgap should be kept in “δ”.
