DZS系列大功率電磁失電制動器產品詳細說明：

1、簡介&Applications
DZS系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要于Y系列電動機配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、印刷、包裝等機械中，及在斷電時（防險）制動等場合。

這種制動器具有結構緊湊、安裝方便、適應性廣、噪聲低、工作頻率高、動作靈敏、制動可靠等優點，是一種理想的自動化執行元件。

2、DZS系列大功率電磁失電制動器主要性能參數：

規格Specifications 數據Contents 名稱Item names	200	300	450	600	850	2000
配套YEJ電機機座號 YEJ Motors Model Numbers	180	200	225	250	280	315
額定力矩(N.m) Rated Braking Torque	200	300	450	600	850	2000
額定功率P20℃(W) Rated Power	130	140	160	170	360	400

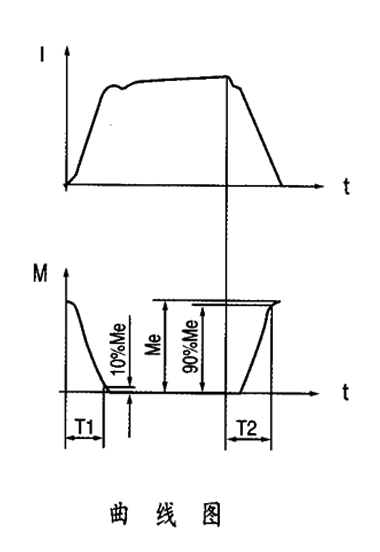

接通時間(ms) Connecting Time T1	252	303	359	385	435	495
斷開時間(ms) Disconnecting Time T2	210	250	270	285	320	375
最大工作氣隙δmax (mm) Maximum Working Air Crach	1.2	1.5	1.5	1.6	1.8	1.8
額定電壓(V DC) Rated Voltage	170	170	170	170	170	170
允許最高工作轉速(rpm) Allowable Max Speed	3000	3000	3000	3000	3000	3000

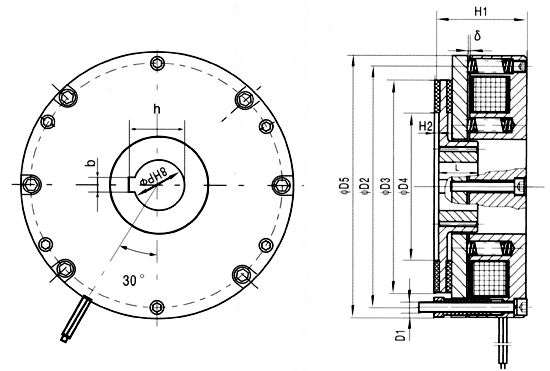

3、外形及安裝尺寸：

尺寸 型號	d	D1	D2	D3	D4	D5	b	h	H1	H2	L	δ
DZS-200	49	4×M10	244	215	150	265	14	52.8	96	4.5	40	0.6
DZS-300	59	4×M12	280	248	155	310	18	63.4	110	3.5	50	0.8
DZS-450	65	4×M12	300	268	165	330	18	69.4	114	3.5	56	0.8
DZS-600	65	4×M16	350	305	180	380	18	69.4	133	4	56	0.8
DZS-850	68	6×M16	390	350	195	422	18	72.4	134	4	62	1.0
DZS-2000	80	8×M16	550	510	350	580	22	85.4	140	7.5	62	1.2

4、安裝：

安裝注意事項
摩擦片及銜鐵表面不得有油污，必須保持清潔；
安裝時必須保證氣隙“δ”；
齒輪套不得有軸向竄動；
安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

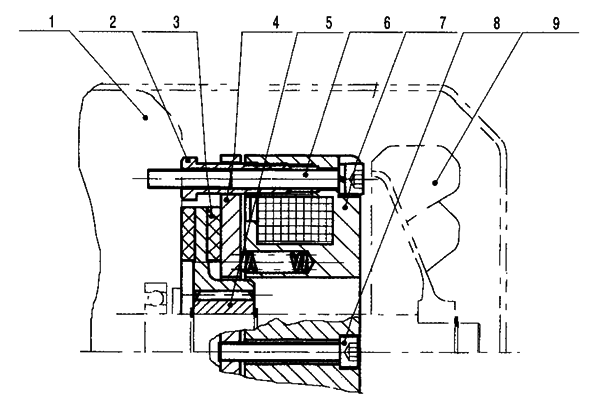

安裝示意圖：
1、電機端蓋
2、空心螺栓
3、制動盤
4、銜鐵
5、齒輪套
6、安裝螺釘
7、磁軛組件
8、手動釋放裝置
9、風葉
