BZL系列變壓整流器產品詳細說明：

1、簡介 Applications
BZL系列變壓整流器將交流電整流成高壓直流電，瞬間轉變為低壓電，供電磁制動器工作（即高壓吸合，低壓保持）。

具有以下特點：
體積小，接線方便；
具有輸入、輸出保護電路，適用于電感器件的高頻次工作；
高壓吸合，制動器釋放快，低壓保持，制動器制動快，且能顯著改善制動器溫升；
密封性好，適合（YEJ）電動機標準的工作環境，可直接安裝在電機的接線盒內。

2、主要性能參數：Main Technical Data

規格 Specifications 數據 Contents	輸入電壓(V AC) Input Voltage	輸出電壓(V DC) Output Voltage
		高壓 High Voltage	低壓 Low Voltage
BZL-99	220	190	99
BZL-170	380	340	170

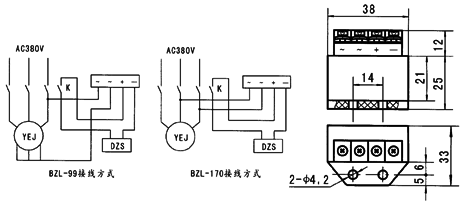

3、外形及安裝尺寸：Overall and Installation

..上圖為制動器快速制動接線方式。當制動器允許以較慢的速度制動時，可將“K”處短接。
