EVH1-24/1250-31.5kV型戶內真空斷路器產品詳細說明：

EVH1-24/T1250-31.5型真空斷路器是三相交流50Hz,額定電壓為12kV的戶內裝置,可供工礦、企業、發電廠及變電站作電氣設施的控制和保護之用。本產品符合標準GB1984-2003《高壓交流斷路器》、JB3855《戶內高壓交流真空斷路器》、DL403《10～35kV戶內高壓真空斷路器訂貨技術條件》和IEC62271-100：2001《高壓交流斷路器》的有關規定。
EVH1-24/T1250-31.5型系列戶內高壓真空斷路器既可裝入手車式開關柜,也可裝入固定式開關柜。該斷路器具有壽命長、維護簡單、無污染、無爆炸危險、噪音低等優點,并且適應于頻繁操作等比較苛刻的工作條件。

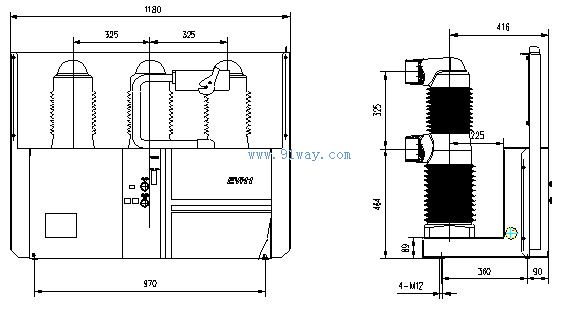

產品結構特點
EVH1-24/T1250-31.5型真空斷路器將滅弧室與操動機構前后布置在一個共用的框架上，即整體型布局,這種結構設計,可使操動機構的操作性能與滅弧室開合所需性能更為吻合,減少不必要的中間傳動環節,降低了能耗和噪聲,使斷路器的操作性能更為可靠。EVH1-24/T1250-31.5型戶內高壓真空斷路器既可裝入手車式開關柜也可裝入固定式開關柜。
斷路器主回路采用真空滅弧室灌封在絕緣極柱內的結構。真空滅弧室縱向固封在管狀的絕緣筒內,絕緣筒由環氧樹酯采用工藝澆鑄而成。這種結構設計,不僅可以防止真空滅弧室受到外部因素的損壞,而且可以確保即使在濕熱及嚴重污穢環境下也可對電壓效應呈現出高阻態。
操動機構是獨立的彈簧儲能式,具有手動和電動儲能功能。操動機構置于滅弧室前的機箱內為夾板式結構。

EVH1-24/1250-31.5kV型戶內真空斷路器技術參數

序號	名      稱		單位	數    值
1	額定電壓		kV	24
2	額定絕緣水平	1min工頻耐受電壓	kV	65
		沖擊耐受電壓(峰值)		125
3	額定電流		A	1250
4	額定短路開斷電流		kA	31.5
5	額定短路關合電流(峰值)			80
6	額定峰值耐受電流			80
7	額定短時耐受電流			31.5
8	電壽命		次	30
9	額定短路電流持續時間		s	4
10	額定操作順序			分-0.3s-合分-180s-合分
11	機械壽命		次	10000
12	額定單個電容器組開斷電流		A	630
13	額定背對背電容器組開斷電流		A	400
