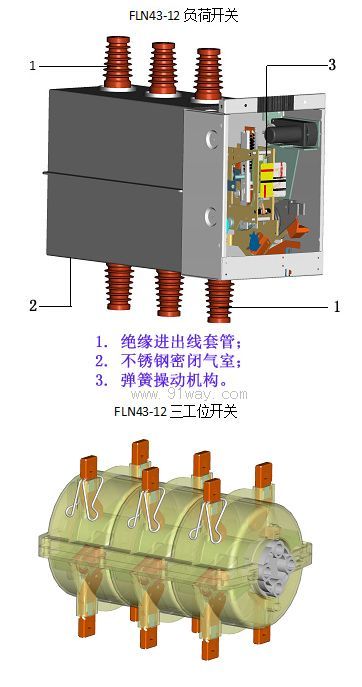

FLN43-12型三工位高壓負荷開關產品詳細說明：

FLN43-12型三工位高壓負荷開關結構簡單、功能齊備：

內裝多功能旋轉三工位開關；
三工位開關觸頭盒采用進口環保材料；
“閉合—隔離—接地”同軸操作，無須聯鎖裝置；
接地開關有關合能力；
相間無復合絕緣措施。

FLN43-12型三工位高壓負荷開關性能安全可靠：

以SF6氣體做絕緣和滅弧介質；
開關主要部件均在密閉氣室內；
不銹鋼氣室，全焊接密封；
氣密性良好，年泄漏率≤0.1%；
無須進行現場SF6充氣工作；
密閉氣室后部有壓力釋放裝置；
使用期內運行免維護、預期壽命20年。
絕緣設計裕度較大：
用作負荷開關及接地開關時至少可關合額定短路閉合電流2次；
用作隔離開關，可開斷額定電流100次；
操作機構
使用可卸出手柄沿垂直方向操作；
采用彈簧操動機構；組合電器單元的操動機構帶儲能脫扣裝置；
操動機構的儲能脫扣裝置在熔斷器熔斷或并聯釋放裝置動作時可使負荷開關自動跳閘；
有手動、電動兩種操作方式可供選擇；
可實現遠程控制。

FLN43-12型三工位高壓負荷開關技術參數

序號	名     稱		單位	技術參數
1	額定電壓		kV	12
2	額定電流		A	630
3	額定頻率		Hz	50
4	額定電流開斷次數		次	100
5	雷電沖擊耐受電壓	對地、相間	kV	75
		隔離斷口	kV	85
6	1min工頻耐受電壓	對地、相間	kV	42
		隔離斷口	kV	49
7	輔助回路1min工頻耐受電壓		kV	2
8	額定短時耐受電流（2s）		kA	25
9	額定峰值耐受電流		kA	63
10	額定閉環開斷電流		A	630
11	額定有功負載開斷電流		A	630
12	5%額定有功負載開斷電流		A	31.5
13	額定電纜充電開斷電流		A	10
14	額定短路關合電流		kA	63
15	SF6氣體額定壓力（20℃表壓）		MPa	0.05
16	SF6氣體年泄漏率		%	≤0.1
17	防護等級		—	IP65
