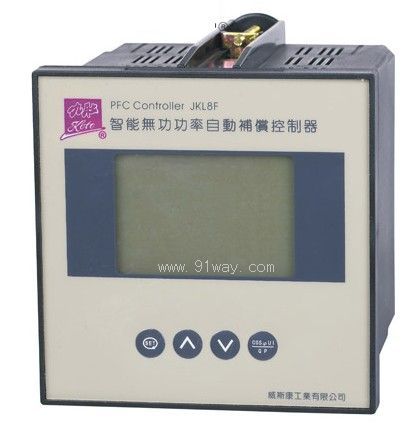

JKL8F-12系列智能無功功率自動補償控制器可用于任何需要無功補償控制的地方�？刂破鞯乃�有功能受一單片機控制，選用先進采樣電路及算法，對電網中存在的諧波對測試沒有影響。

2.主要特點
2.1.采用寬屏液晶顯示
2.2.采用功率因數和無功功率兩物理量進行綜合控制
2.3.通過四個鍵操作可以達到自動運行、手動投切、參數設定、動態參數顯示
2.4.電流輸入不用考慮極性自動判別轉換
2.5.投切路數1-12由用戶自由選擇設定
2.6.當改變?cè)O(shè)定參數后失電時, 設定參數不會丟失, 數據永久保存, 上電時參數不用重新設定
2.7.可直觀顯示功率因數、電壓、電流、有功功率、無功功率等五種參數
2.8.電網電壓低于300V或超過設定值時自動快速（5秒）逐級切除已投入的電容器組，并閃動電壓顯示值.
2.9.電網無功量低于投入無功門限, 既使 COSj小于設定值, 為避免投切振蕩不投入補償電容器組.
2.10.當電流互感器次級信號小于150mA時，封鎖電容器的投入，同時按設定延時逐級切除已投入的電容器組,并閃動電流顯示值.
2.11.為了防止電容器因放電不完全, 引起切投過電壓 ,當同一組電容器切投動作時間間隔小于電容器放電時間不投入,待時間間隔大于 1分鐘后才能投入.

3.技術數據
3.1.工作電壓 380V±15%
3.2.工作電流 150mA-5A
3.3.頻率 50Hz
3.4.繼電器觸點容量 5A/250V 3A/380V
3.5.同組電容切投封鎖時間 大于60S
3.6.投入門限 大于無功門限設定值
3.7.切除門限 大于目標COSj值
3.8.功率損耗 最大15W
3.9.開空尺寸 113×113mm

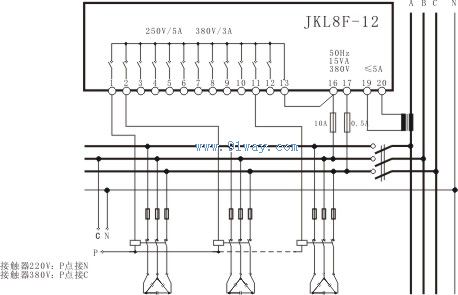

4.接線圖

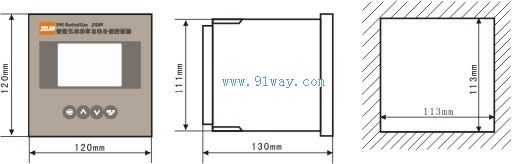

5.外型尺寸
