GDF系列緊湊型電磁閥產品詳細說明：

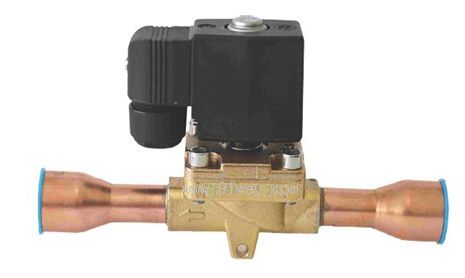

GDF系列緊湊型電磁閥

GDF電磁閥是緊湊型電磁閥，用于采用氟化物制冷劑的冷凍、冷藏和空調的液管路、吸氣管路和熱蒸汽管路上。
詳細介紹
特點
GDF型電磁閥為伺服式電磁閥，適用于氟化物制冷劑的液管路、吸氣管路和熱蒸汽管路。
電磁閥適用于冷藏、冷凍、空調裝置。
有多種交流電壓AC和直流電壓DC線圈供選擇。
適用于HCFC、HFC制冷劑（R717除外）和相容的潤滑油。
適用工質溫度-40℃～+105℃，除霜期間最高溫度+130℃。
適用環(huán)境溫度-40℃～+55℃。
最高工作壓力45bar。
耐液壓強度≥68bar。
可提供UL/CUL認證。

Kv值水在通過電磁閥時的壓差為1bar時的流量、單位m3/h、密度ρ=1000 kg/m3

名義制冷量Nominal Liquid Capacity(kw)
型號 Model	液體Liquid				吸氣Suction				熱蒸汽hotgas
	R22	R134a	R404A R507	R407c	R22	R134a	R404A R507	R407c	R22	R134A	R404A R507	R407c
FDF2X	3.10	1.95	1.85	2.85	0.34	0.27	0.20	0.31	1.96	1.16	0.86	1.33
GDF6M	15.60	14.20	10.60	14.80	1.75	1.27	1.40	1.70	7.20	5.50	5.70	7.40
GDF10M	35.00	32.00	24.00	33.30	3.92	2.84	3.15	3.78	16.20	12.30	12.80	16.60
GDF15M	69.00	55.20	41.40	63.00	7.59	6.07	4.55	6.93	32.24	25.80	19.35	29.42
GDF20M	103.50	82.80	62.10	94.50	11.38	9.10	6.83	10.39	48.37	38.70	29.02	44.17
GDF25M	230.00	213.00	162.00	236.00	22.80	16.30	20.40	21.92	92.30	73.20	75.30	96.90

液體和吸氣名義制冷量為： 熱氣名義制冷量工況條件為：
蒸發(fā)溫度 te=4.4℃ 冷凝溫度 tc=+40℃
閥前液體溫度 t1=38℃ 經過閥門壓力降 ΔP=0.8bar
通過電磁閥壓力降 R134a ΔP=0.15bar 熱蒸汽溫度 th=+65℃
R22、R404A、R507、R407c ΔP=0.21bar 液體制冷劑過冷度

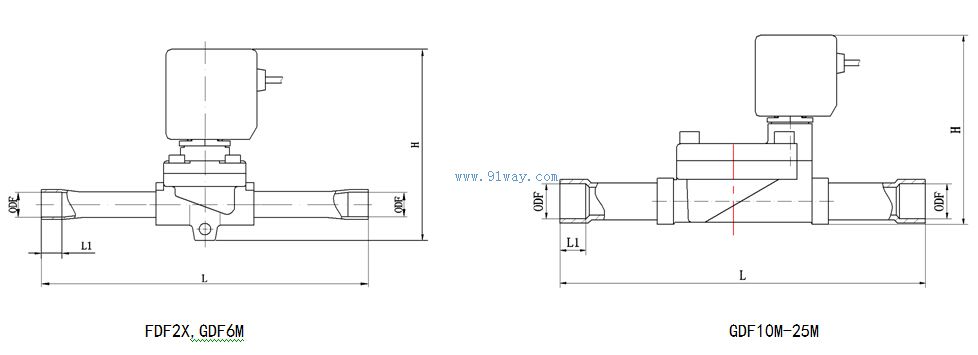

GDF系列緊湊型電磁閥外形尺寸Dimensions
