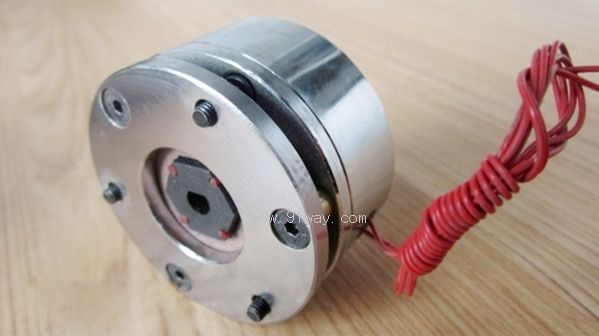

DMZX系列微型電磁制動器產品詳細說明：

1、簡介
DMZX系列微型電磁失電制動器為通電吸合（釋放），斷電彈簧制動的摩擦式制動器，可與微電機配套。廣泛用于門機驅動、電動輪椅、倉儲自動控制、舞臺和劇院機械、自動門、醫療器械、步進電機等自動化機械傳動系統中，起快速停車、安全制動等作用。
　　這種制動器具有結構緊湊簡單、安裝快捷、噪音低、制動平穩等特點，有制動、保持兩種功能，是一種理想的自動化執行元件。

2、性能參數：Main Technical Data

	DMZX-0.5	DMZX-1	DMZX-2	DMZX-3	DMZX-4	DMZX-8
額定力矩Rated Torque(N.m)	0.5	1	2	3	4	8
額定功率P20℃ Rated Power(W)	9	9	10	12	20	25
額定電壓 Rated Voltage (V DC)	99/24	99/24	99/24	99/24	99/24	99/24
接通時間 Engaging Time(≤ms)	45	50	55	60	63	87
斷開時間 Disanganing time (≤ms)	39	43	48	51	55	72
工作最高轉速 Allowable Max Spead(rpm)	5000	5000	5000	5000	3000	3000

3、安裝：
安裝注意事項
制動器在干式條件下工作，摩擦片表面不得有油污和雜質。
制動器在出廠已將氣隙調整好，不需進行任何調整。

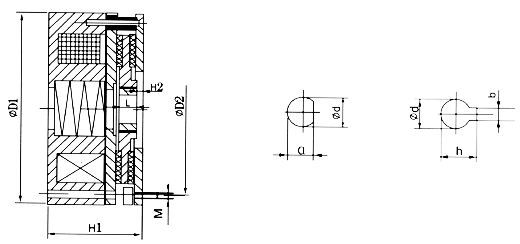

4、DMZX系列微型電磁制動器外形及安裝尺寸：

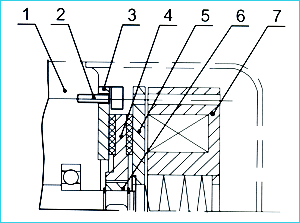

5、安裝示意圖
1、電機端蓋 motor side hood
2、安裝螺釘 fixing screws
3、聯結板 bind the board
4、制動盤 braking
5、銜鐵 barmature
6、軸套　axle sleeve
7、磁軛組件 magnetie yoke
