DZJ系列單片電磁制動器產品詳細說明：

DZJ系列電磁制動器為干式單片通電制動器，該產品消除了電機軸向竄動對制動器氣隙要求較高的影響，可水平安裝，也可垂直安裝，不受安裝角度的影響。

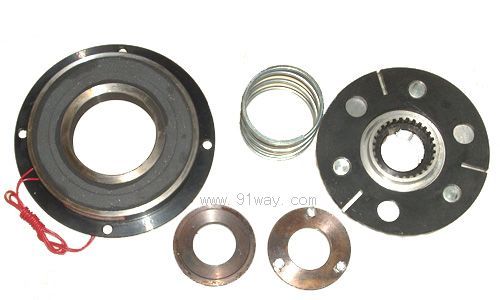

    制動器由磁軛、勵磁線圈、彈簧、齒輪套、銜鐵、聯結、擋快等組成。當制動器通電后產生磁通，吸合銜鐵帶動聯結在齒輪上移動，使銜鐵與摩擦片接觸產生摩擦力，
形成制動力矩，以達快速制動的目的；斷電時，磁通消失，銜鐵在彈簧力的作用下復位，解除制動狀態。

DZJ系列單片電磁制動器技術參數


	DZJ-05	DZJ-10	DZJ-20	DZJ-40		DZJ-80	DZJ-160
配套Y系列電機機座號	71	80	90	100	112	132	160
配套電機額定功率P（KW）	0.25-0.55	0.75-1.1	1.1-1.2	1.5-3	2.2-4	2.2-7.5	4-18.5
額定制動力矩Me(Nm)	5	10	20	40		80	160
勵磁功率P20℃（W)	13	16	20	32		40	45
最大工作氣隙δmax(mm)	1.5	1.5	1.8	1.8		2.2	2.2
勵磁電壓DC(V)	24
允許最大相對轉速(rpm)	6000	4000	3500	3000		3000	3000

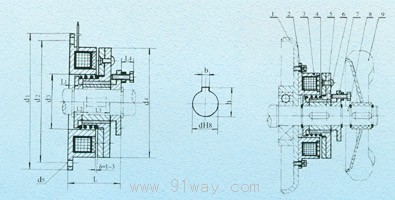

外形尺寸及安裝

	d1	d2	d3	d4	d5	d	L1	L2	L3	L4	L	b	h	δ
DZJ-05	80	72	35	63	4-Φ4.5	14.8	3	5	20	6-9	35	5	16.2	1
DZJ-10	105	95	42	85	4-Φ5.5	19.8	4	6	20	6-9	41	6	21.6	1
DZJ-20	130	118	52	105	4-Φ5.5	24.8	5	10	25	6-10	50	8	28.1	1
DZJ-40	150	137	62	125	4-Φ7	29.5	5	10	25	6-10	57	8	32.8	1
DZJ-80	190	175	80	160	4-Φ9	39.5	6	9	30	6-10	55	12	42.8	1
DZJ-160	230	215	100	200	4-Φ9	44.5	6	10	35	6-10	61	12	47.8	1

1.電機端蓋 2.內檔塊 3.磁軛組件 4.彈簧 5.齒輪套
6.銜鐵組件 7.調節擋塊 8.電機軸 9.風葉

δ為正常工作氣隙
使用說明：
DZJ系列單片電磁制動器屬干式，必須在無油污狀態下使用，以免影響力矩；制動器安裝時通過調節螺釘和彈簧來調整氣隙到規定的δ值；該制動器氣隙一般不需經常調整。
